# 工具箱

本文汇总了使用 Sysplorer 软件工具箱时的常见问题及解决方法。

# 模型试验曲面绘制失败

# 问题描述

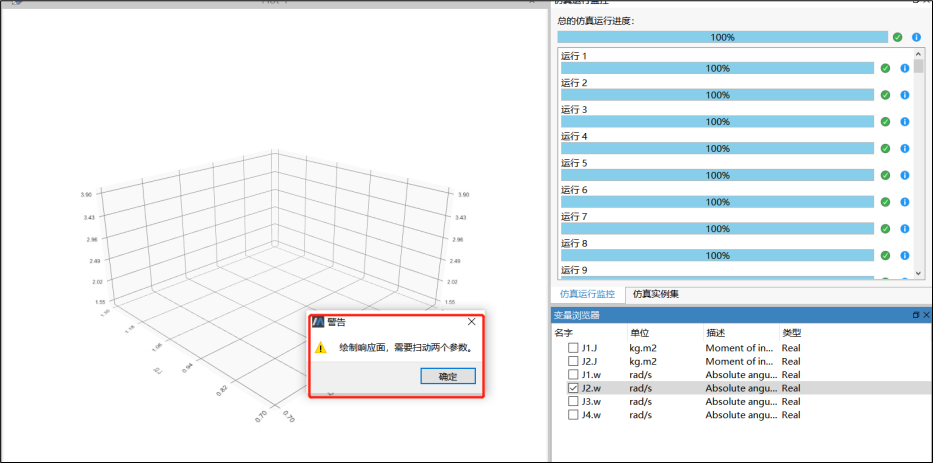

在模型试验设计工具箱中，单击新建曲面窗口，在变量浏览器中勾选一个因变量时，提示信息如下：

警告信息

# 问题原因

曲面就是两个自变量，显示一个因变量的变化，所以只能选择 2 个自变量（2 个变动参数）。

# 解决方法

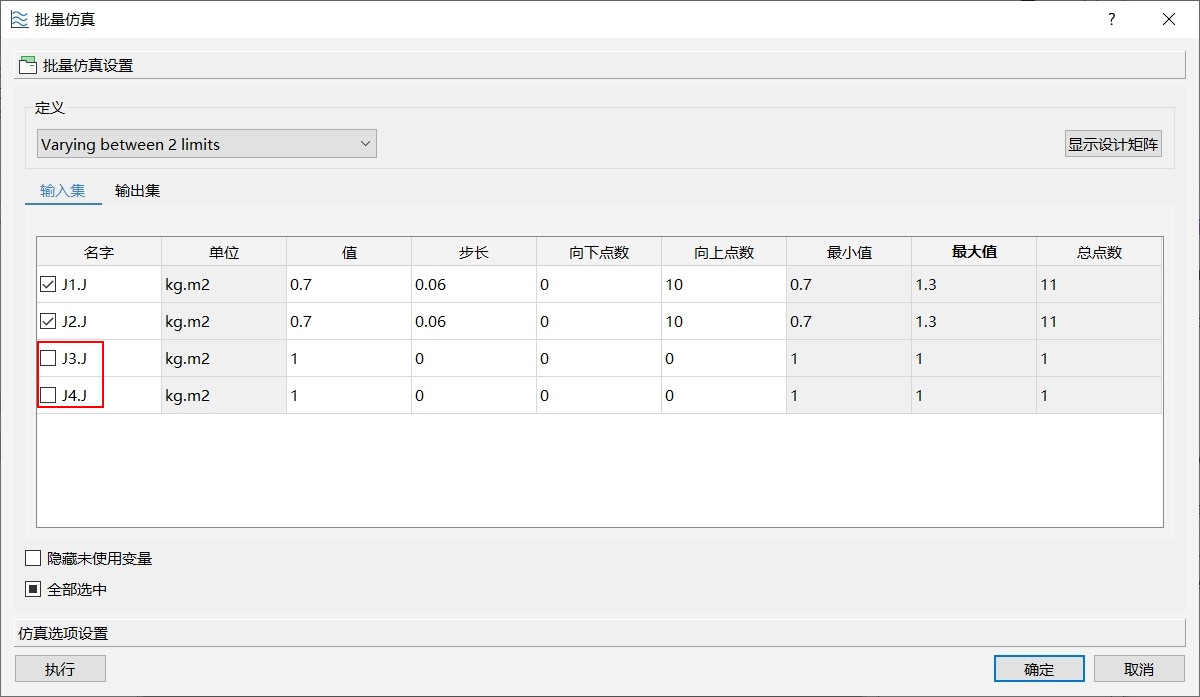

在批量仿真的输入集中，要求 2 个变动参数，那其余参数就不能勾选。如下图 2 个变动参数是 J1.J 和 J2.J ，J3.J 和 J4.J 参数就不能勾选。

# 修改模型参数不能传递到模型试验中

# 问题描述

在模型试验设计加载完会话之后，修改模型中的某个参数，该参数不能传递到模型试验设计中。

# 问题原因

由于模型试验设计工具箱采用的是预编译方式，当模型中的参数被修改后，该参数并不会传递到模型试验设计中。模型试验设计只是模型的一个实例，如果不重新进行仿真，模型试验设计的结果不会改变。

# 解决方法

解决步骤如下：

  1. 修改模型参数；
  2. 关闭已加载的模型试验设计；
  3. 重新打开新的模型试验设计；
  4. 修改的参数会通过重新预编译同步到新的模型试验设计中。
