# 参数扫描

在结果查看器中，您可直接修改参数值并多次运行仿真。此过程无需重新编译模型，修改后的参数会立即生效，从而实现对不同参数配置的快速测试与分析，即参数扫描功能。该方法可显著提高仿真效率，适用于需要验证多组参数对结果影响的场景。

# 功能说明

在结果查看器的仿真浏览器中，可以看到变量树的“名字”、“值”、“单位”、“描述”等信息，其中部分变量的“值”是可修改的，这部分变量被称为可调参数。修改可调参数后，单击仿真按钮，即可在不重新翻译的前提下，使用修改之后的参数值开始仿真。多次修改参数并多次仿真，即可实现参数扫描功能。

可调参数

注意

  • Sysplorer 提供了模型试验设计 工具箱以实现更加丰富、操作更加简洁的参数扫描功能。
  • 若需参考脚本化参数扫描的实现方式，可查看帮助文档中基于 Sysplorer API 实现脚本化参数扫描的示例。

以下示例使用 Modelica 4.0 标准库中的模型 CoupledClutches（详细模型路径：Modelica.Mechanics.Rotational.Examples.CoupledClutches）说明参数扫描功能如何使用。

# 示例

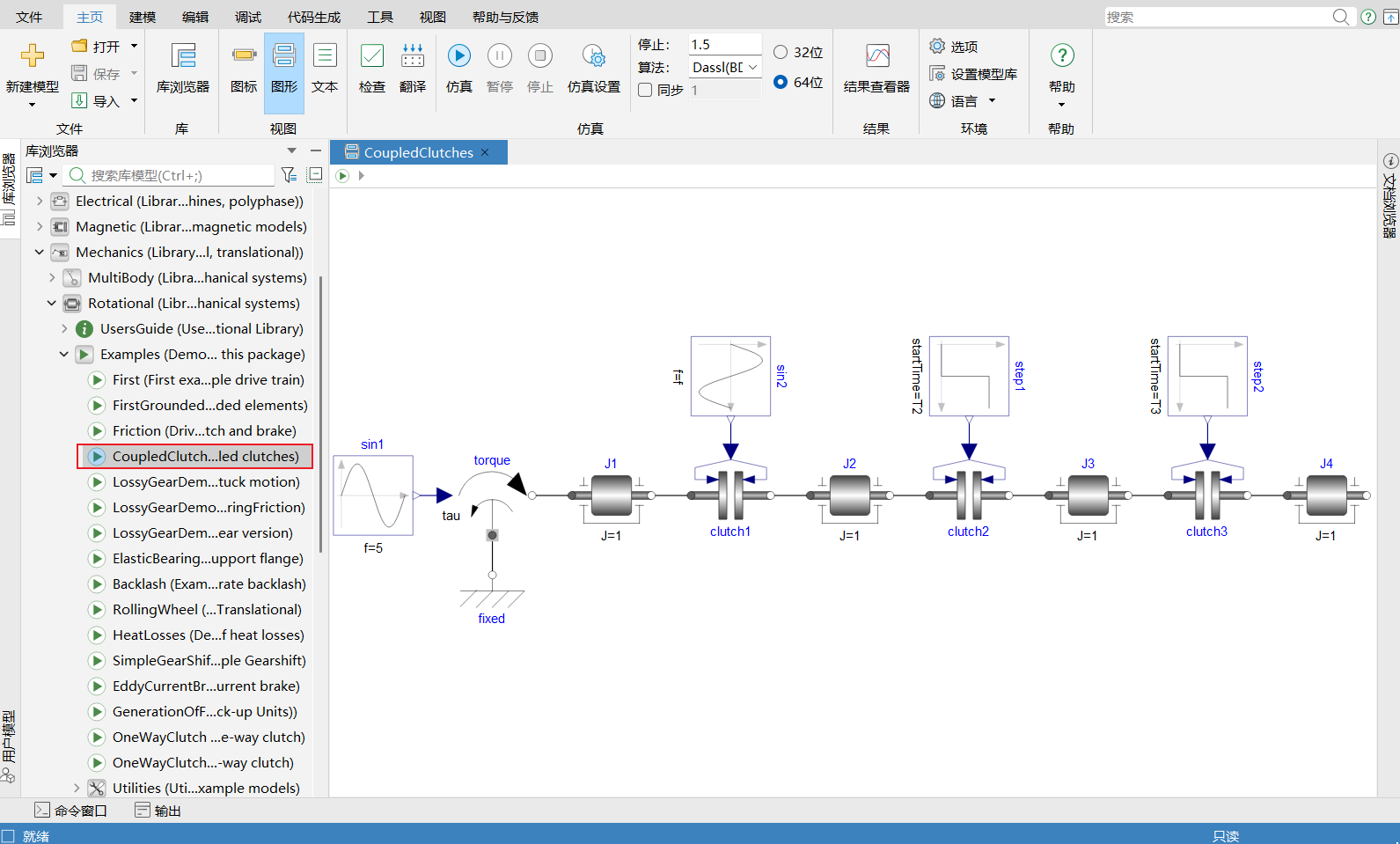

本示例模型 CoupledClutches 包含 4 个转动元件 J1、J2、J3、J4，通过 3 个离合器 clutch1、clutch2、clutch3 连接起来并相互作用。

本实例通过多次修改转动惯量的值，研究转动惯量 J1.J、J2.J、J3.J 和 J4.J 对输出变量——角速度 J1.w、J2.w、J3.w 和 J4.w 的影响。

  1. 首先直接仿真这个模型，将第一个结果作为初始结果；
  2. 将 J1.J 的值改为 1.1，再次仿真，仿真完成后，勾选 j[1].w、j[2].w、j[3].w、j[4].w，观察变量的曲线；
  3. 将 Ribbon 栏中图表的选项切换为对比，修改 J1.J 的值为 1、J2.J 的值为 1.1，再次仿真，观察变量的曲线；
  4. 修改 J2.J 的值为 1、J3.J 的值为 1.1，再次仿真，观察变量的曲线；
  5. 修改 J3.J 的值为 1、J4.J 的值为 1.1，再次仿真，观察变量的曲线。

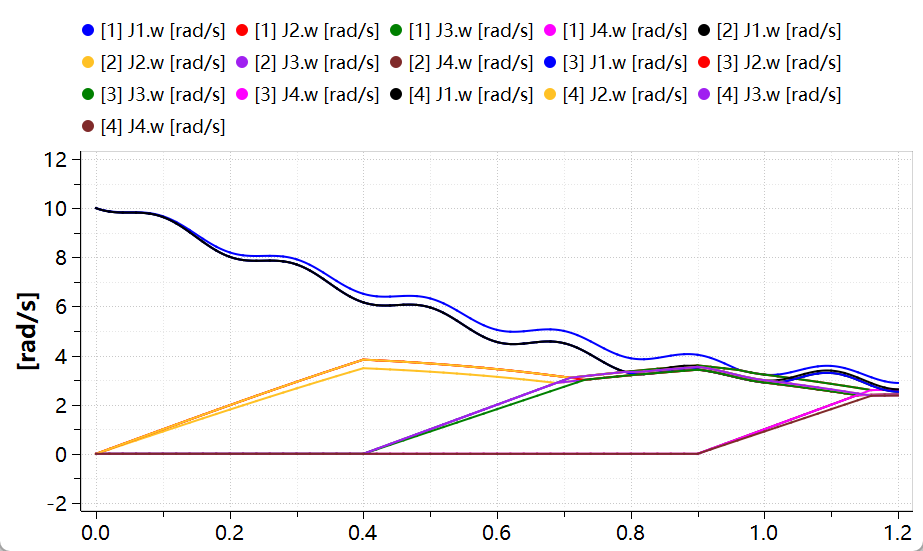

多次仿真的结果如下：

通过以上步骤即可实现参数扫描的功能，进而研究转动惯量 J1.J、J2.J、J3.J 和 J4.J 对输出变量——角速度 J1.w、J2.w、J3.w 和 J4.w 的影响。

注意

以上除了第一次仿真触发了模型翻译外，后面四次仿真均未重新翻译。
