# DynamicBlocks

动态组件库DynamicBlocks中有 7 个动态组件模型，本章将结合水箱模型SimpleTank逐个介绍各个动态组件模型的动态行为模式。

# 指示灯

  • 图标：

  • 英文名称：Bulb

指示灯用于关联一个变量，当这个变量的值低于某个临界值时，指示灯显示为一种状态，通常为“指示灯关”的状态；当变量的值达到或高于临界值时，指示灯显示为另一种状态，通常为“指示灯开”的状态。

在SimpleTank模型中设置的指示灯组件参数值：

各个参数的含义：

参数 类型 说明
coupling_variable Real 关联变量，输入动态组件所关联的变量名。设为 tank.outflow，表示将该指示灯组件与 tank 的出水流量 outflow 关联。
critical_value Real 临界值，表示关联变量达到该值时，指示灯的状态发生变化。设为 0+err，表示当关联变量大于 0，即 tank 开始出水时，指示灯状态发生变化。
lower_color ColorSelect 低界颜色值，在下拉列表中选择 White，表示当关联变量 tank.outflow 的值小于临界值，即 tank 的出水量为 0 时，指针灯显示为白色，显示效果为“指示灯关”。
upper_color ColorSelect 高界颜色值，在下拉列表中选择 Yellow，表示当关联变量 tank.outflow 的值大于临界值，即 tank 的出水量大于 0 时，指示灯显示为黄色，显示效果为“指示灯开”。

下图依次展示SimpleTank模型在 0 秒和 4 秒时刻指示灯动画演示效果。


# 多级指示灯

  • 图标：

  • 英文名称：Polychrome Bulb

多级指示灯用于关联一个变量，以演示该变量值的多级变化（通常为 2 次变化）。

多级指示灯有一个临界值序列，和一个状态颜色值数组。当关联变量的值低于临界值序列中的第一个值时，指示灯显示为给定的低界颜色值；当关联变量达到或高于临界值序列中的某个值时，指示灯显示为对应的状态颜色值。

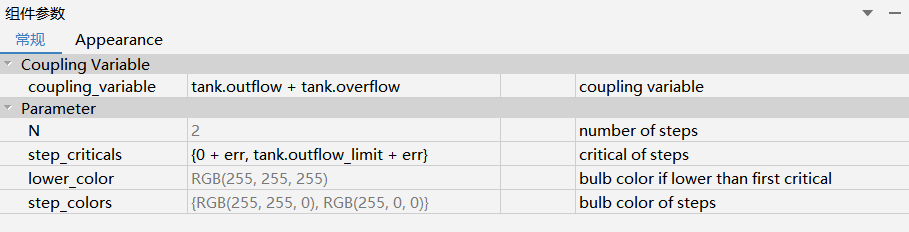

在SimpleTank模型中设置的多级指示灯组件的参数值：

其中各个参数的含义：

参数 类型 说明
coupling_variable Real 关联变量，输入动态组件所关联的变量名。设为 tank.outflow + tank.overflow，将该多级指示灯与 tank 的出水与溢水的总量关联。
N Integer 多级指示灯的状态变换次数，默认为 2。
step_criticals Real[N] 临界值序列，表示关联变量达到某个值时，指示灯的状态发生变化，step_criticals 的序列长度为 N。设为 {0+err, tank.outflow_limit+err}，表示当 tank 的出水量大于 0，即出水口开始出水时，指示灯状态发生第一次变化；当 tank 的出水量大于 tank 出水口的最大出水量，即开始溢水时，指示灯状态发生第二次变化。
lower_color ColorSelect 保持默认值 White(RGB(255,255,255))，当 tank 的出水量为 0 时，指示灯显示为“指示灯关”的状态。
step_colors ColorSelect 保持默认值 {RGB(255, 255, 0), RGB(255, 0, 0)}，当 tank 的出水量大于 0，即出水口开始出水时，指示灯显示为“黄灯亮”；当 tank 开始溢水时，指示灯显示为“红灯亮”。

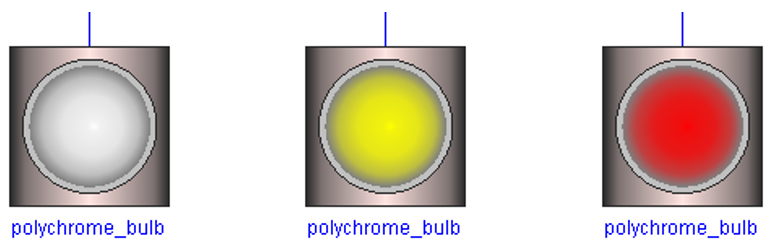

下图依次展示SimpleTank模型 0 秒、4 秒和 9 秒时刻多级指示灯的动画演示效果：


# 横条

  • 图标：

  • 英文名称：Horizontal Bar

横条用于关联一个变量，显示变量值的绝对值变化。横条可以设置一个显示比例，变量值发生变化时，以一定的比例反映为横条的长度变化。

横条组件可以进行拖动与缩放，以改变图形的基本大小。也可以进入编辑 > 格式，展开排列的下拉菜单，单击 或 ，将横条变为竖条。

在SimpleTank模型中设置的横条组件的参数值如下：

各个参数的含义：

参数 类型 说明
coupling_variable Real 关联变量，输入动态组件所关联的变量名。设为 tank.level，将该动态组件与 tank 的水平位关联。
K Real 长度系数，表示横条长度与关联变量值的比例系数，默认为 1。设为 200 / tank.height，表示当 tank 的水平位达到 tank 的最高位置时，横条的长度显示为动态组件的最大长度 200。
min_limit Real 限制最小值，表示当关联变量的值小于该值时，动态组件不再显示其变化。默认值为 0。
max_limit Real 限制最大值，表示当关联变量的值大于该值时，动态组件不再显示其变化。默认值为 1e15。

下图依次展示SimpleTank模型 0 秒、4 秒和 9 秒时刻横条/竖条的动画演示效果：


# 百分比条

  • 图标：

  • 英文名称：Percentum Bar

百分比条用于关联一个关联变量，并以百分比的形式，显示关联变量的值的变化。

百分比条组件有一个最小值参数 min_limit 与一个最大值参数 max_limit。当关联变量的值 value 等于最小值 min_limit 时，百分比条显示为 0%；当变量值 value 等于最大值 max_limit 时，百分比条显示为 100%。

当关联变量的值在最小值和最大值区间时，则按比例显示为百分比：

当关联变量的值在区间外时，百分比条不显示其变化。

在SimpleTank模型中设置的百分比条组件参数值：

各个参数的含义：

参数 类型 说明
coupling_variable Real 关联变量，输入动态组件所关联的变量名。设为 tank.volume，将百分比条与 tank 中的水量（体积）关联。
min_limit Real 最小值，表示当关联变量的值等于该值时，百分比条显示为 0%。默认值为 0。设为 0，水的体积最小为 0。
max_limit Real 最大值，表示当关联变量的值等于该值时，百分比条显示为 100%。默认值为 100。设为 tank.area * tank.height，最大为水箱的容积。

下图依次展示SimpleTank模型 0 秒、4 秒和 9 秒时刻百分比条的动画演示效果：


# 速度计

  • 图标：

  • 英文名称：Speedometer

速度计用于关联一个变量，以指针的指向显示变量值的变化。速度计可以设置一个显示比例，变量值发生变化时，以一定的比例反映为仪表指针与 0 位置的角度。

进入编辑 > 格式，单击排列下拉菜单中的或，可以翻转速度计组件，将指针从顺时针转变为逆时针转。

在SimpleTank模型中设置的速度计组件参数值：

各个参数的含义：

参数 类型 说明
coupling_variable Real 关联变量，输入动态组件所关联的变量名。设为 tank.level，将该动态组件与 tank 的水平位关联。
K Real 角度系数，表示指针角度与关联变量值的比例系数，默认为 1。设为 300 / tank.height，表示当 tank 的水平位达到 tank 的最高位置时，速度计的指针角度显示为速度计的最大角度 300。
min_limit Real 限制最小值，表示当关联变量的值小于该值时，动态组件不再显示其变化。默认值为 0。设为 0，水平位 tank.level 最小为 0。
max_limit Real 限制最大值，表示当关联变量的值大于该值时，动态组件不再显示其变化。默认值为 300。设为 tank.height，水平位最大为水箱的高度。

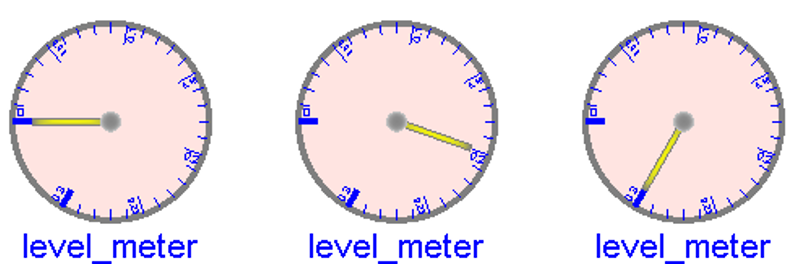

下图依次展示SimpleTank模型 0 秒、4 秒和 9 秒时刻速度计的动画演示效果：


# 百分比饼图

  • 图标：

  • 英文名称：Percentum Pie

百分比饼图用于关联一个关联变量，并以百分比的形式，显示关联变量的值的变化。

百分比饼图有一个最小值参数 min_limit 与一个最大值参数 max_limit。当关联变量的值 value 等于最小值 min_limit 时，饼图显示为 0%；当变量值 value 等于最大值 max_limit 时，饼图显示为 100%。

当关联变量的值在最小值和最大值区间时，则按比例显示为百分比：

当关联变量的值在区间外时，饼图不显示其变化。

在SimpleTank模型中设置的百分比饼图组件的参数值：

各个参数的含义：

参数 类型 说明
coupling_variable Real 关联变量，输入动态组件所关联的变量名。设为 tank.volume，将饼图组件与 tank 中的水量（体积）关联。
min_limit Real 最小值，表示当关联变量的值等于该值时，百分比饼图显示为 0%。默认值为 0。设为 0，水的体积最小为 0。
max_limit Real 最大值，表示当关联变量的值等于该值时，百分比饼图显示为 100%。默认值为 100。设为 tank.area * tank.height，最大为水箱的容积。

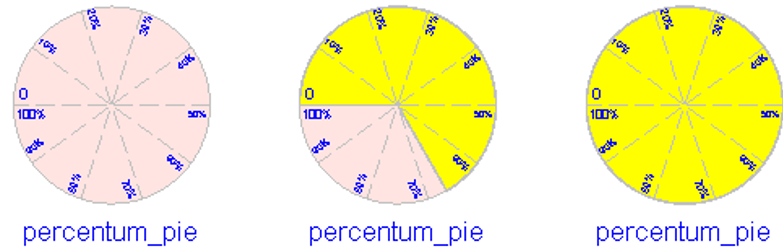

下图依次展示 SimpleTank 模型 0 秒、4 秒和 9 秒时刻百分比条的动画演示效果：


# 数值显示器

  • 图标：

  • 英文名称：Numeric Display

数值显示器用于关联一个变量，以数值的方式显示变量值的变化。

在SimpleTank模型中设置的数值显示器组件的参数值如下：

各个参数的含义：

参数 类型 说明
coupling_variable Real 关联变量，输入动态组件所关联的变量名。设为 tank.level，将该动态组件与 tank 的水平位关联。

下图为SimpleTank中，9 秒时刻数值显示器的动画演示效果：
