# 添加设计点

设计点是辅助用户在 CAD 模型上的特定位置进行定位的几何元素，用于放置连接或标架。 设计点支持两种放置模式：拾取模式和计算模式，默认为拾取模式。

# 拾取模式

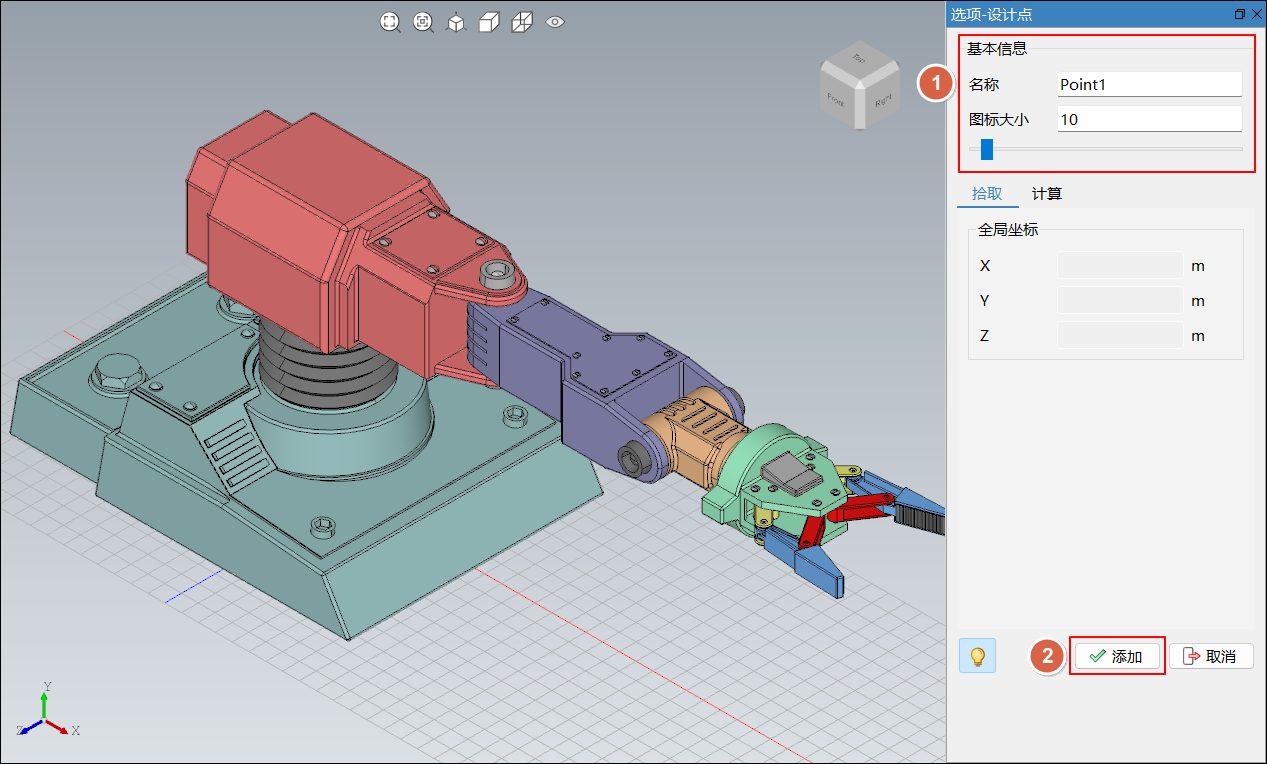

单击菜单栏设计点，窗口右侧弹出选项-设计点侧边栏，进入添加设计点状态。

  1. 自定义设计点名称及图标大小；

  2. 鼠标移动至三维视图中，在模型上选择位置，单击鼠标，即可放置该设计点；

  3. 单击添加按钮，即可完成该设计点的添加；

  4. 重复步骤 1 到步骤 3，继续添加设计点，也可再次单击菜单栏中的设计点或按 Esc 键，退出添加设计点状态。

提示

  • 图标大小可以通过输入值、拖动滑动条或者在三维视图中使用 alt + 鼠标滚轮来进行调整。

  • 在选项-设计点界面左下角的小灯泡按钮是启用/关闭特征拾取智能推理，开启时会根据所拾取的特征对选取的位置或特征进行智能推理，如选择圆或圆弧特征会自动吸附到圆心位置。默认为开启状态，且在交点模式下不支持关闭。

# 计算模式

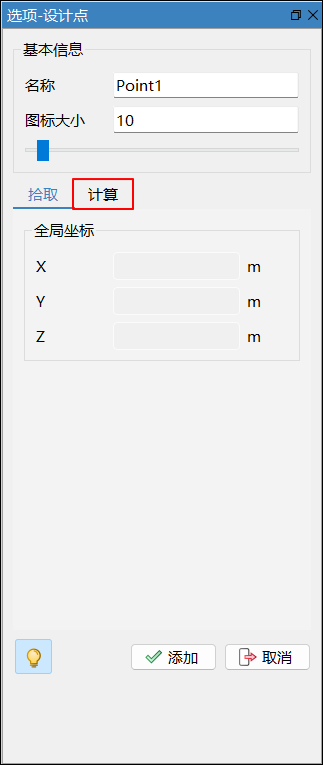

首次添加设计点时，默认为拾取模式，在选项-设计点侧边栏中，单击 tab 栏计算，切换至计算模式。

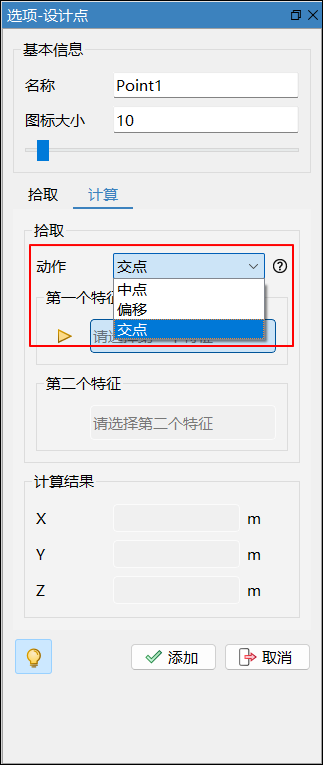

计算模式分为中点模式和偏移模式，默认为中点模式。

# 中点模式

中点模式为用户给定起点和终点，程序根据起点和终点计算出中点作为设计点的位置。

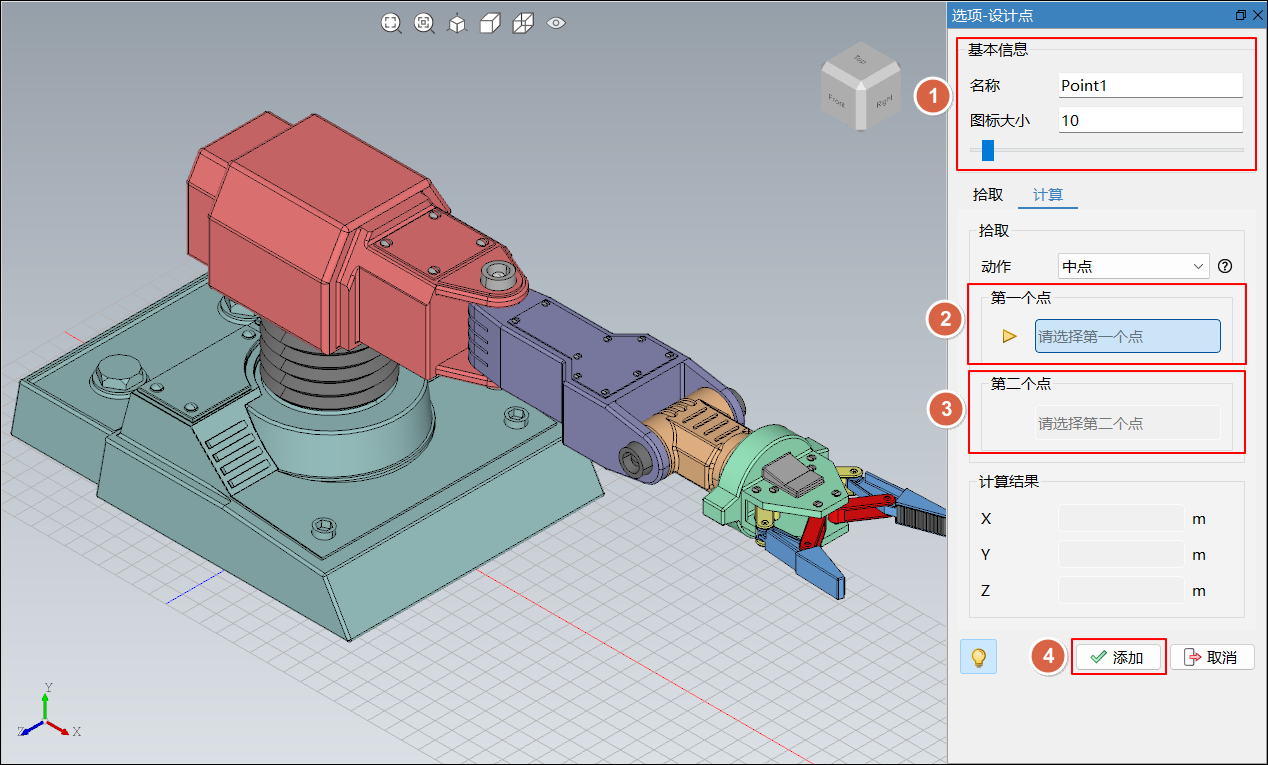

单击菜单栏设计点，窗口右侧弹出选项-设计点侧边栏，进入添加设计点状态。

  1. 自定义设计点名称及图标大小；

  2. 第一个点：鼠标移动至三维视图中，在 CAD 模型上选择位置，单击鼠标，确定第一个点位置；

  3. 第二个点：鼠标移动至三维视图中，在 CAD 模型上选择位置，单击鼠标，确定第二个点位置，设计点的位置即可确认；

  4. 单击添加按钮，即可完成该设计点的添加；

  5. 重复步骤 1 到步骤 4，继续添加设计点，也可再次单击菜单栏中的设计点或按 Esc 键，退出添加设计点状态。

# 偏移模式

偏移模式为用户给定参考点位置、偏移方向、偏移值，程序根据参考点、偏移方向和偏移值计算出待添加设计点的位置。

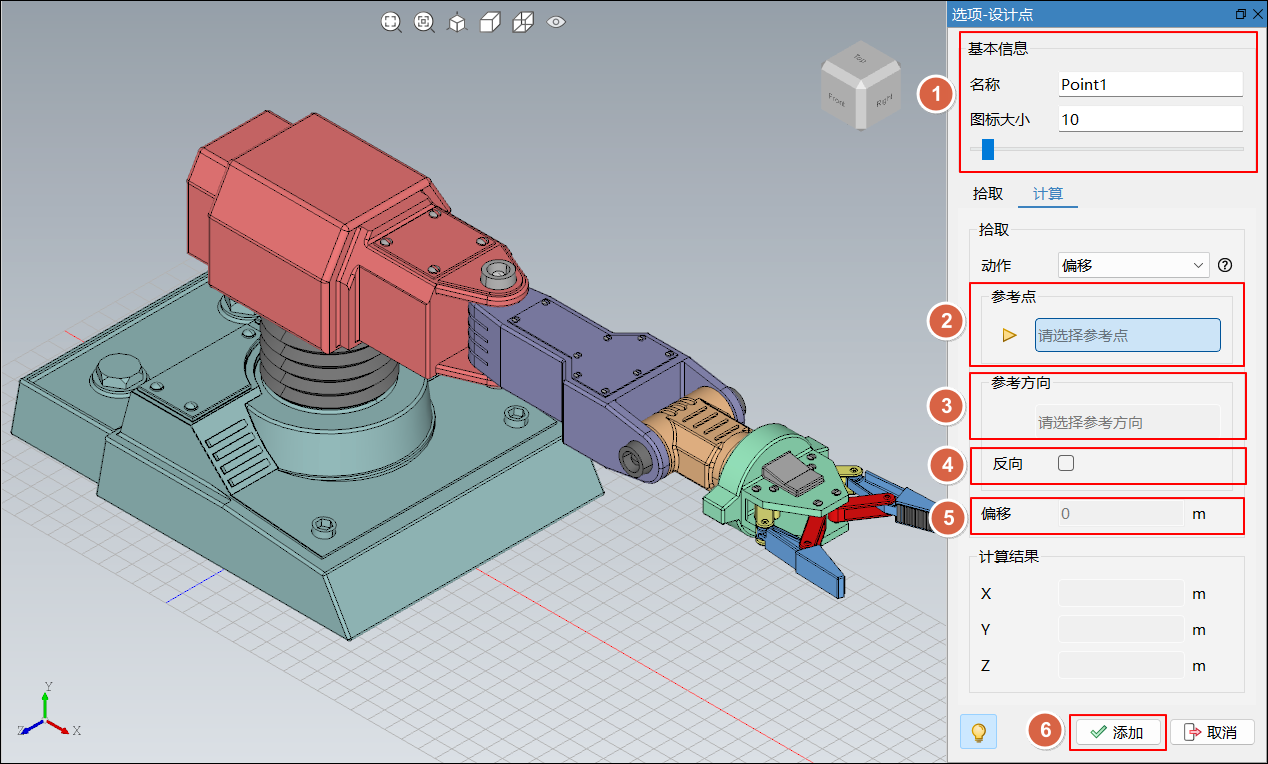

单击菜单栏设计点，窗口右侧弹出选项-设计点侧边栏，进入添加设计点状态。

单击动作栏中下拉框，切换至偏移模式。

  1. 自定义设计点名称及图标大小；

  2. 参考点：鼠标移动至三维视图中，在 CAD 模型上选择位置，单击鼠标，确定参考点位置；

  3. 参考方向：鼠标移动至三维视图中，在 CAD 模型中选择某个零件的一个点、一条线或一个面，单击鼠标，确定参考方向；

  4. 反向：勾选反向，偏移方向进行反向；

  5. 偏移：单击偏移编辑栏，修改偏移值；

  6. 单击添加按钮，即可完成该设计点的添加；

  7. 重复步骤 1 到步骤 6，继续添加设计点，也可再次单击菜单栏中的设计点或按 Esc 键，退出添加设计点状态。

# 交点模式

交点模式为用户提供选择两个几何特征，智能计算出其交点为添加设计点的位置。

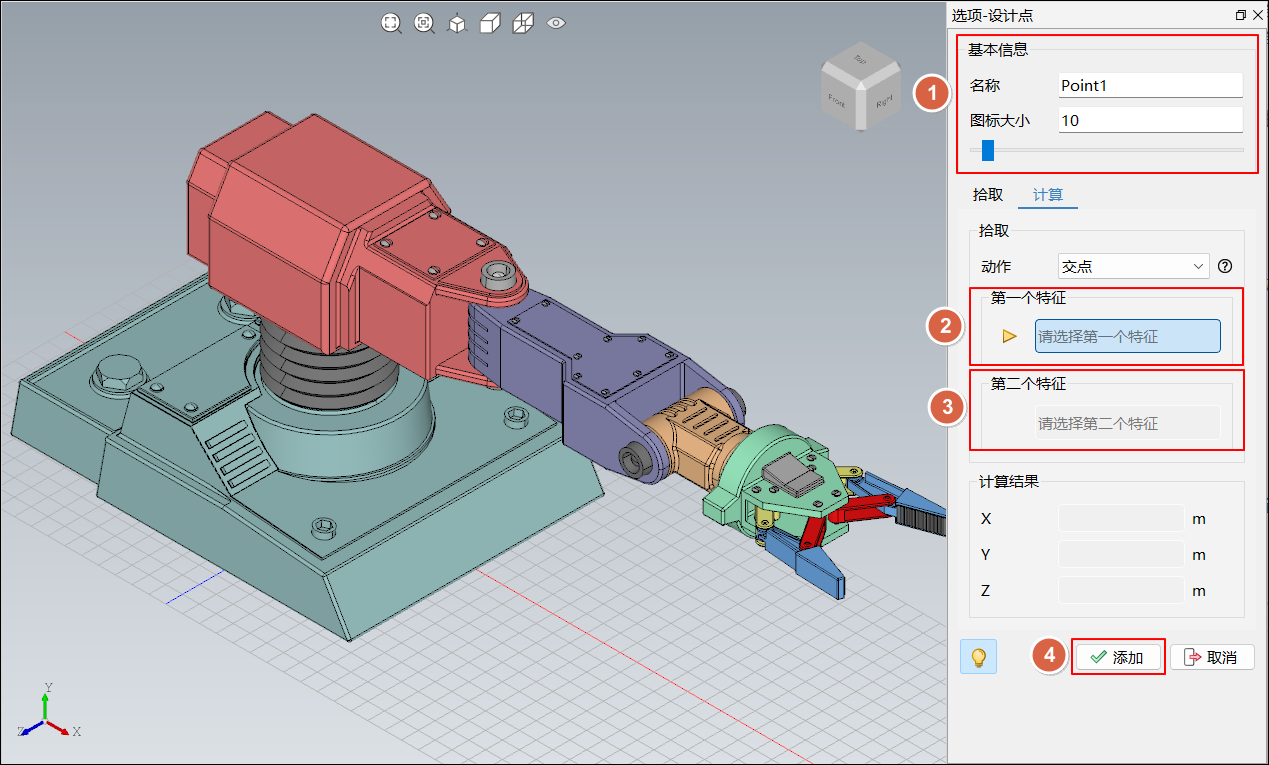

单击菜单栏设计点，窗口右侧弹出选项-设计点侧边栏，进入添加设计点状态。

单击动作栏中下拉框，切换至交点模式。

  1. 自定义设计点名称及图标大小；

  2. 第一个特征：鼠标移动至三维视图中，在 CAD 模型上选择几何特征，单击鼠标，确定第一个特征；

  3. 第二个特征：鼠标移动至三维视图中，在 CAD 模型中选择几何特征，单击鼠标，确定第二个特征；

  4. 如果计算成功，会显示交点的坐标；如果计算失败，会弹窗提示原因；

  5. 计算成功，单击添加按钮，即可完成该设计点的添加；

  6. 重复步骤 1 到步骤 5，继续添加设计点，也可再次单击菜单栏中的设计点或按 Esc 键，退出添加设计点状态。

提示

在交点模式下，支持选中的特征有直线、圆弧线（推理为轴线）、圆柱面（推理为轴线）、圆锥面（推理为轴线）、平面，并且不支持两个特征均选择平面。
