# 滤波器可视化工具快速入门
滤波器可视化工具（以下简称为 FVTool ）是基于同元 TySignalProcessing 和 TyDSPSystem 库，用于显示和分析不同滤波器响应类型以及参数信息的应用程序。
以下将着重介绍 FVTool 的功能以及使用方法。
# 初始化绘图
未指定响应类型时，默认绘制当前滤波器的幅值响应。
支持指定 FVTool 启动时要显示的滤波器响应类型，可选参数输入项如下：
| 分析 | 使用示例 |
|---|---|
| 幅值响应 | import TyFVTool; TyFVTool.fvtool(b, a; Analysis = "magnitude") |
| 相位响应 | import TyFVTool; TyFVTool.fvtool(b, a; Analysis = "phase") |
| 幅值响应和相位响应 | import TyFVTool; TyFVTool.fvtool(b, a; Analysis = "freq") |
| 组延迟响应 | import TyFVTool; TyFVTool.fvtool(b, a; Analysis = "grpdelay") |
| 相位延迟响应 | import TyFVTool; TyFVTool.fvtool(b, a; Analysis = "phasedelay") |
| 冲激响应 | import TyFVTool; TyFVTool.fvtool(b, a; Analysis = "impulse") |
| 阶跃响应 | import TyFVTool; TyFVTool.fvtool(b, a; Analysis = "step") |
| 零极点图 | import TyFVTool; TyFVTool.fvtool(b, a; Analysis = "polezero") |
| 滤波器系数 | import TyFVTool; TyFVTool.fvtool(b, a; Analysis = "coefficients") |

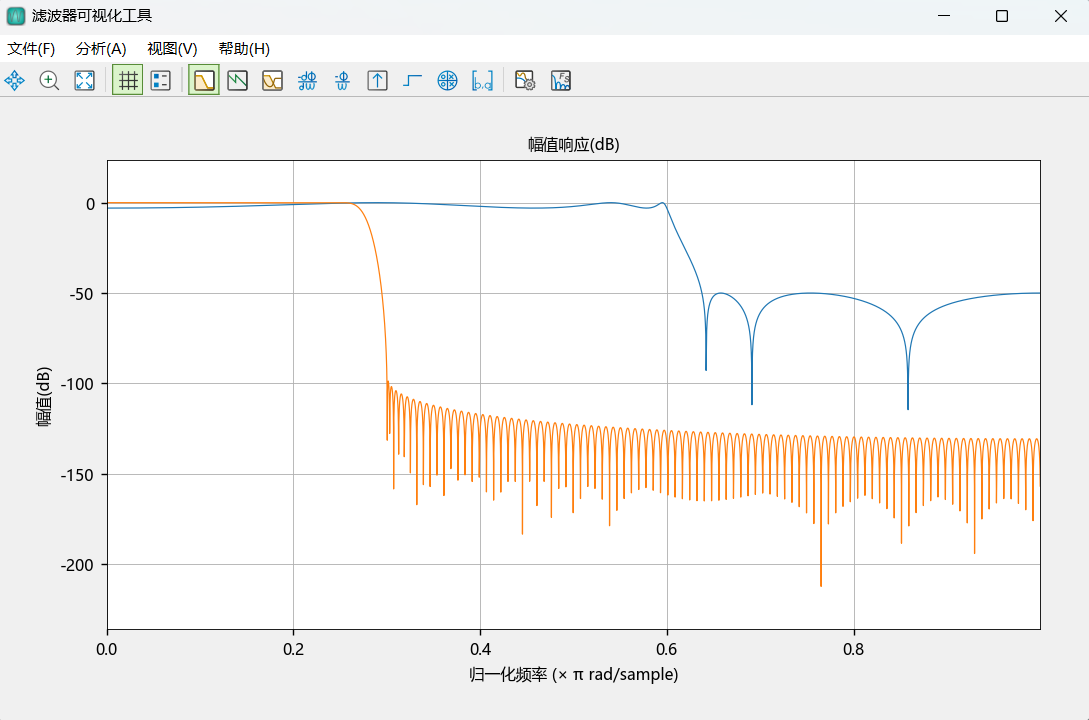

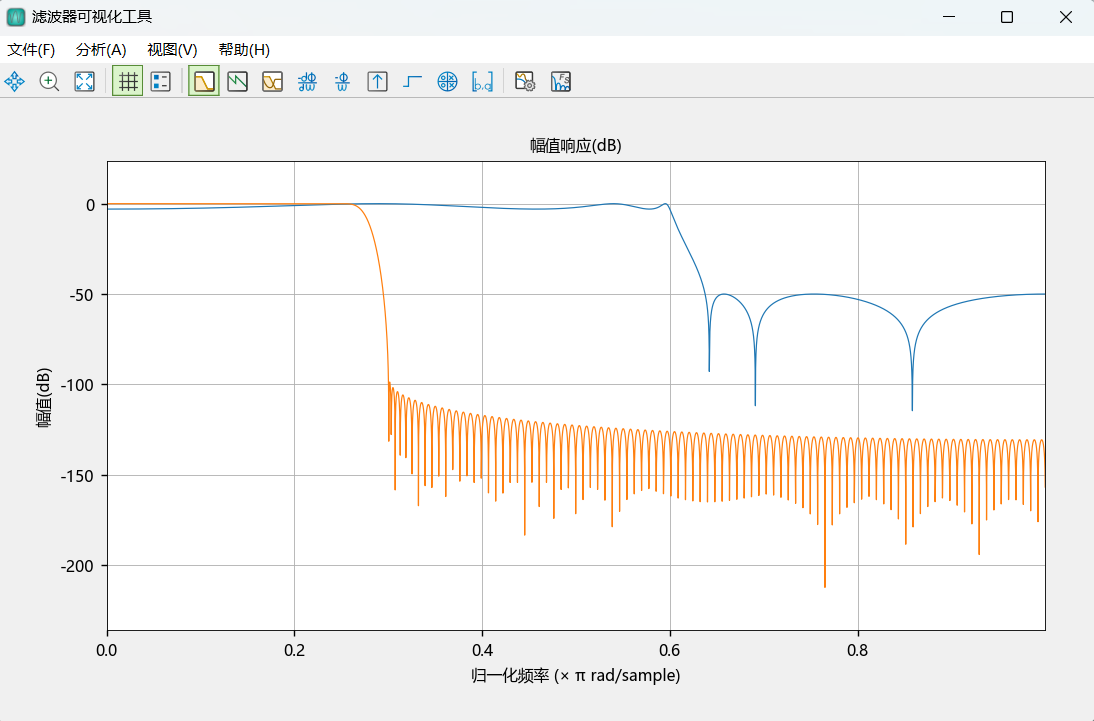

初始化时支持将传入的多个滤波器叠加绘图，单节形式以及二阶节形式皆适用，示例如下：
using TySignalProcessing
import TyFVTool
b, a = ellip(6, 3, 50, 300 / 500);
b1, a1 = firls(255, [0 0.25 0.3 1], [1 1 0 0]);
TyFVTool.fvtool(b, a, b1, a1);
using TySignalProcessing
import TyFVTool
b, a = ellip(6, 3, 50, 300 / 500);
b1, a1 = firls(255, [0 0.25 0.3 1], [1 1 0 0]);
sos = tf2sos(b, a; g_flag = false);
sos1 = tf2sos(b1, a1; g_flag = false);
TyFVTool.fvtool(sos, sos1);
# 修改绘图
在 FVTool 中，可以设置分析参数以及指定采样频率来修改对应的响应曲线。
分析参数界面使用说明
可通过以下方式打开分析参数界面：
进入菜单栏 > 分析 >分析参数，打开分析参数设置界面；
单击工具栏中分析参数按钮，打开分析参数设置界面；
在当前图窗右击弹出上下文菜单后选择分析参数选项，打开分析参数设置界面。

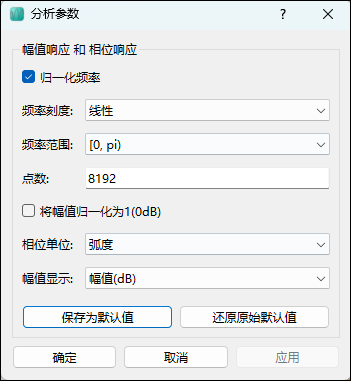

不同响应对应不同配置的分析参数界面，切换至幅值和相位响应时的分析参数界面如下图所示：
分析参数界面显示当前显示的滤波器响应类型的对应的相关参数。
归一化频率 — 选中复选框显示归一化频率。如果未选中，频率按指定频率单位计算；
频率刻度 — 设置 X 轴的频率刻度为线性或对数形式；
频率范围 — 设置 X 轴的显示范围，归一化时可选项为[0, pi), [0, 2pi), [-pi, pi), 非归一化时可选项为[0, Fs/2), [0, Fs), [-Fs/2, Fs/2)，Fs 为采样率；
点数 — 指定要使用的采样点数来计算滤波器响应；
将幅值归一化为 1（0dB） — 指定是否对幅值响应进行归一化；
幅度显示 — 设置 Y 轴单位为：幅值，幅值（dB），幅值平方，或零相位；
相位单位 — 将相位响应的 Y 轴单位设置为度数或弧度；
群延迟单位 — 设置群延迟响应的 Y 轴单位为采样或时间；
指定长度 — 脉冲或阶跃响应的长度设置为默认或指定长度；
长度 — 选择为指定长度时生效，指定用于脉冲响应或阶跃响应的采样点个数。
提示
以上分析参数字段并非适用于所有滤波器响应类型。
在单机版 FVTool 上，所有参数均支持保存自定义默认设置，该设置将在下次启动 APP 时自动加载。
采样频率界面使用说明

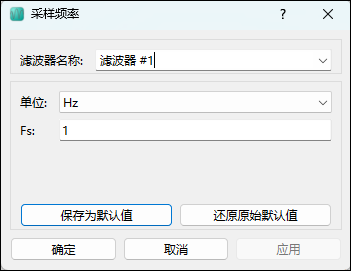

采样频率设置界面如下图所示：
可通过以下方式打开分析参数界面：
通过菜单栏 > 分析 > 采样频率，打开采样频率设置界面；
单击工具栏中采样频率按钮，打开采样频率设置界面；
在当前图窗右击弹出上下文菜单后选择采样频率选项，打开采样频率设置界面。
以下为详细功能说明：
Fs — 控制 FVTool 计算滤波器响应时的采样频率。FVTool 将设置的值应用于所有滤波器；
滤波器名称 — 可以分别更改传入滤波器的名称，变更生效后会同步至对应图例；
单位 — 设置采样率的单位。
提示
应用 Fs 设置时会变更当前 X 轴为非归一化频率模式。
在单机版 FVTool 上，除滤波器名称以外的参数均支持保存自定义默认设置，该设置将在下次启动 APP 时自动加载。
视图操作
在菜单栏 > 视图中，以及工具栏对应按钮皆可操作，可实现以下功能：
网格 — 控制网格的显示状态；
图例 — 控制图例的显示状态；
缩放 — 支持框选缩放以及鼠标滚轮缩放；
平移 — 鼠标单击拖拽实现平移功能，右击拖拽实现任意拉伸功能；
恢复默认视图 — 显示默认视图；
数据提示 — 单击曲线上的点，可标注出该点的坐标信息，重复单击时删除，或右击弹出上下文菜单，选择删除所有数据提示。
