标签与图例的编辑

---

图窗标签与图例的编辑功能介绍

• 标签：包括 xlabel、ylabel、zlabel、title，用于说明坐标轴所代表的含义和图形的整体内容；

• 图例：用于为图形中的数据添加标注。

双击编辑标签

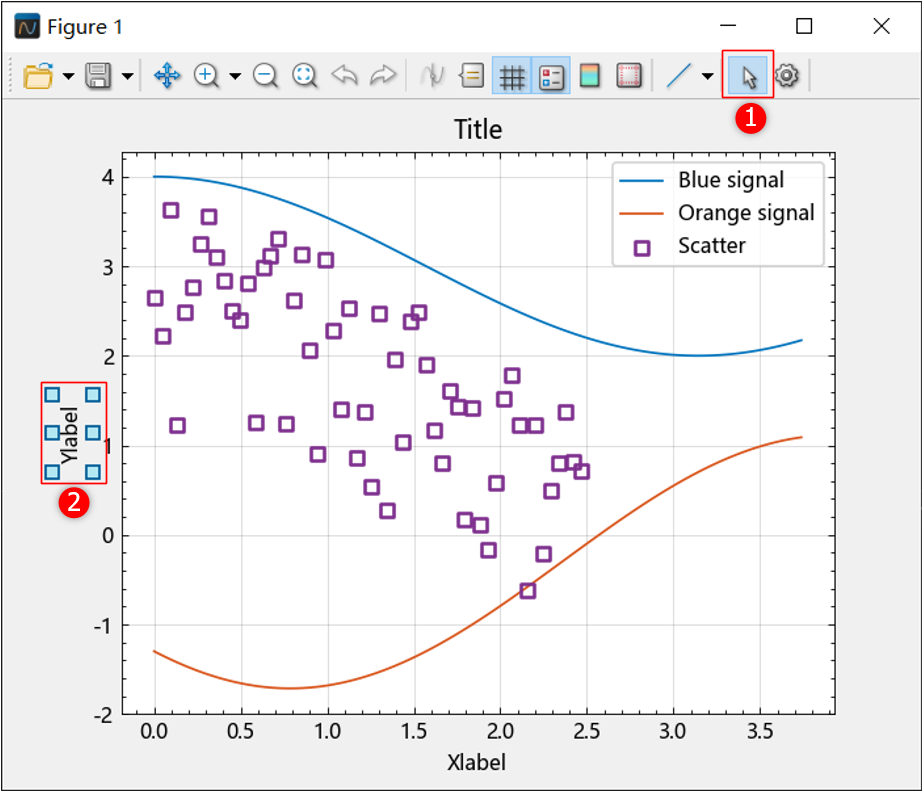

1. 单击 ① 处的编辑绘图按钮，然后双击 ② 处的标签 “Ylabel”；

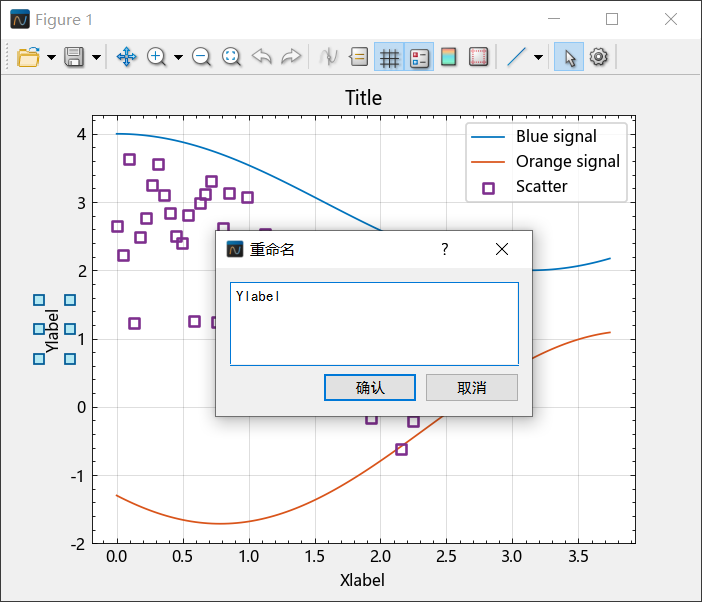

2. 双击标签 “Ylabel” 后弹出标签重命名窗口，可以修改标签名称。



右键菜单修改标签属性

1. 单击 ① 处的编辑绘图按钮，然后单击 ② 处的标签 “Ylabel”；

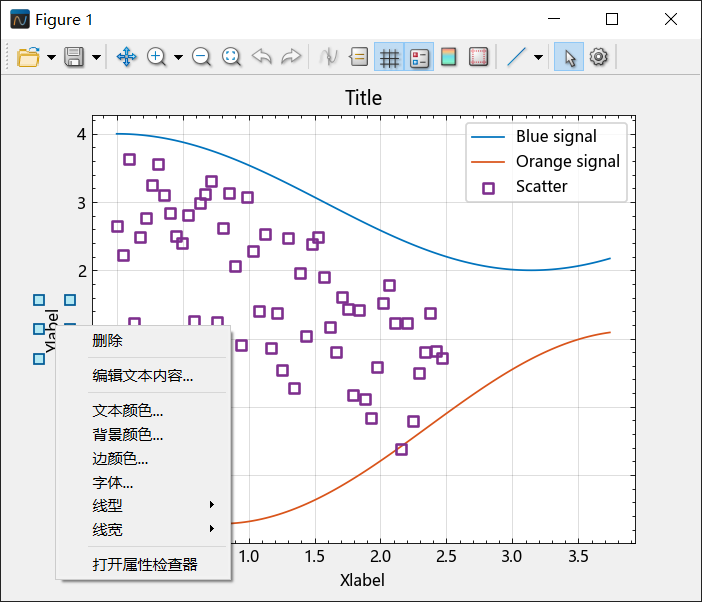

2. 在标签处右击，打开标签右键菜单；

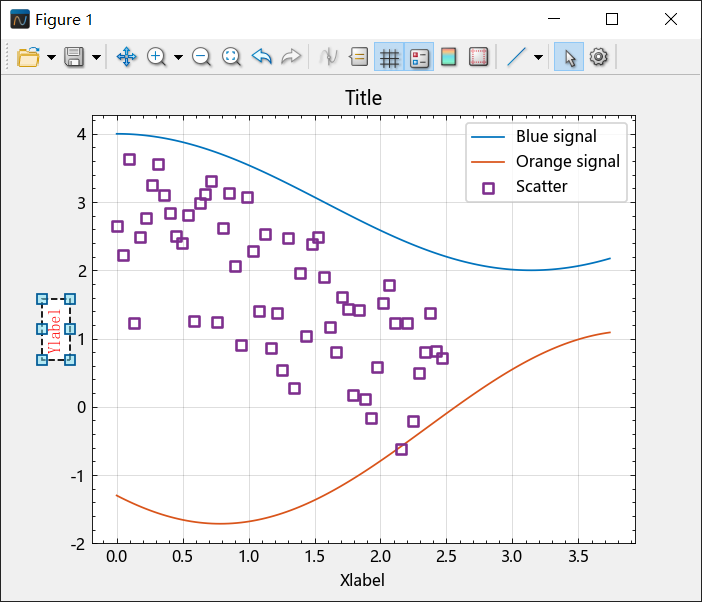

3. 修改文本颜色为红色、背景颜色为白色、边颜色为黑色、字体为宋体、线型为虚线。



属性检查器修改标签属性

1. 单击 ① 处的编辑绘图按钮，然后单击 ② 处的标签 “Ylabel”；



2. 单击 ③ 处的属性检查器按钮打开属性检查器，④ 为打开的属性检查器；

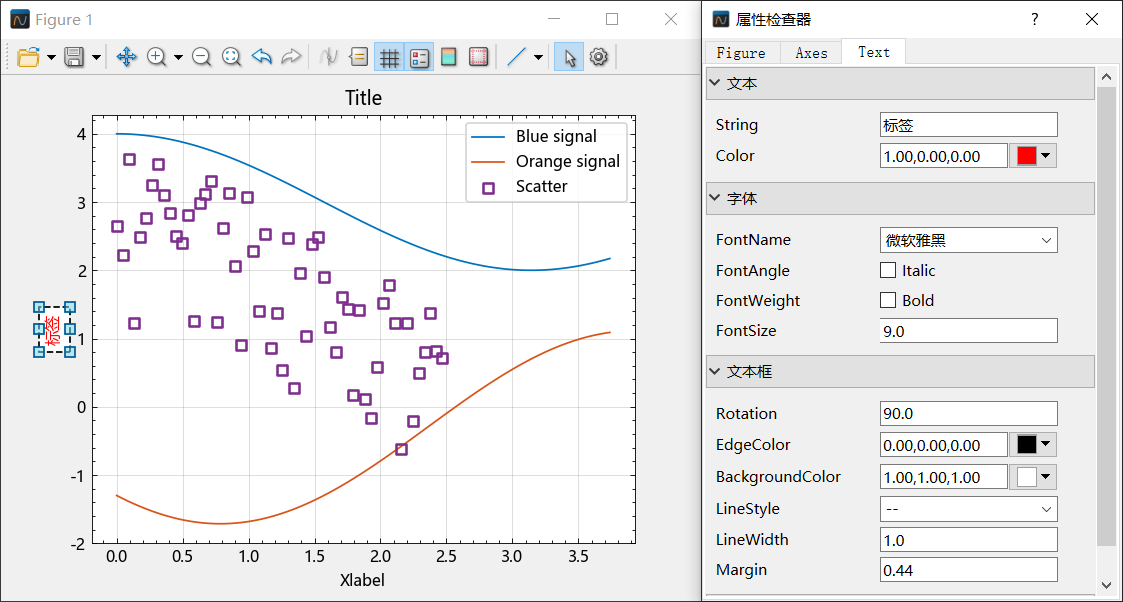

3. 修改文本内容为 “标签”、文本颜色为红色、边颜色为黑色、背景颜色为白色、线型为虚线。



双击编辑图例

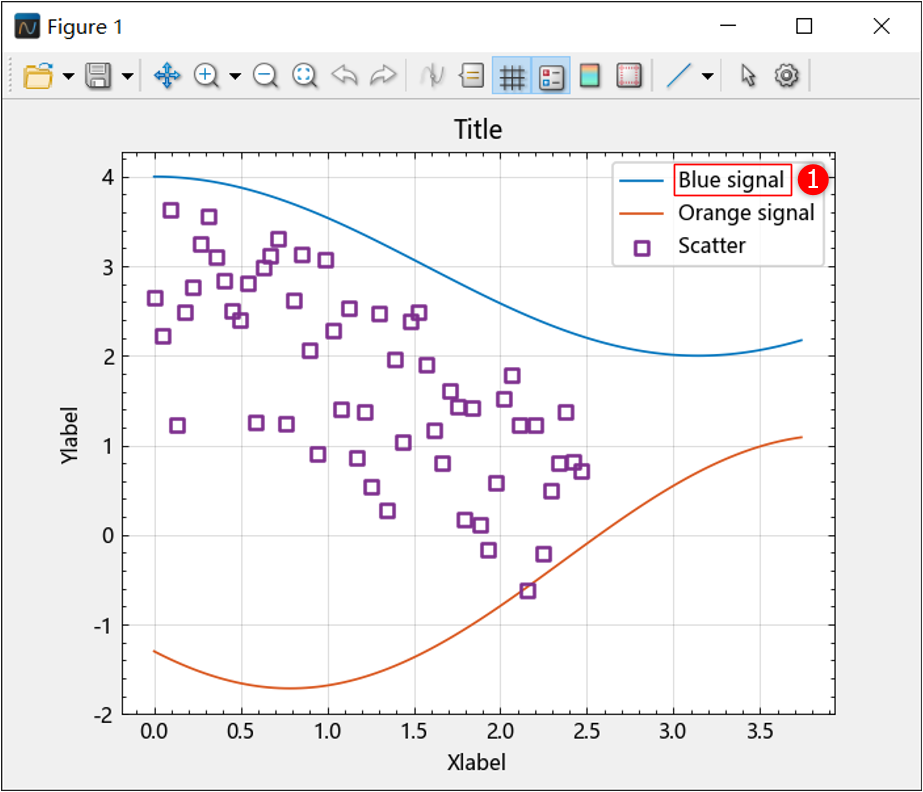

1. 双击 ① 处的图例；

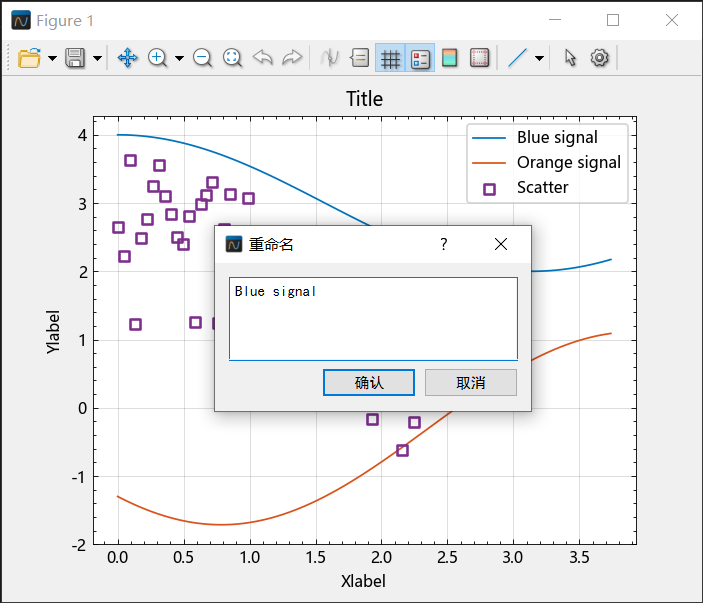

2. 双击图例后，弹出图例重命名窗口，可以修改图例。



右键菜单修改图例属性

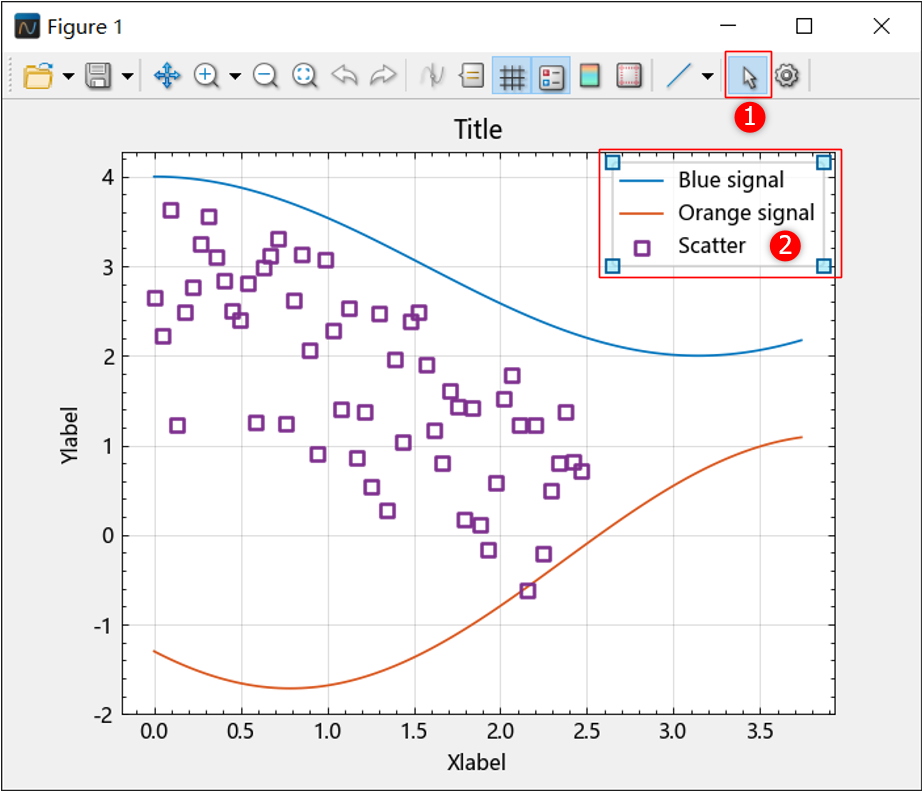

1. 单击 ① 处的编辑绘图按钮，然后单击 ② 处图例的空白区域；

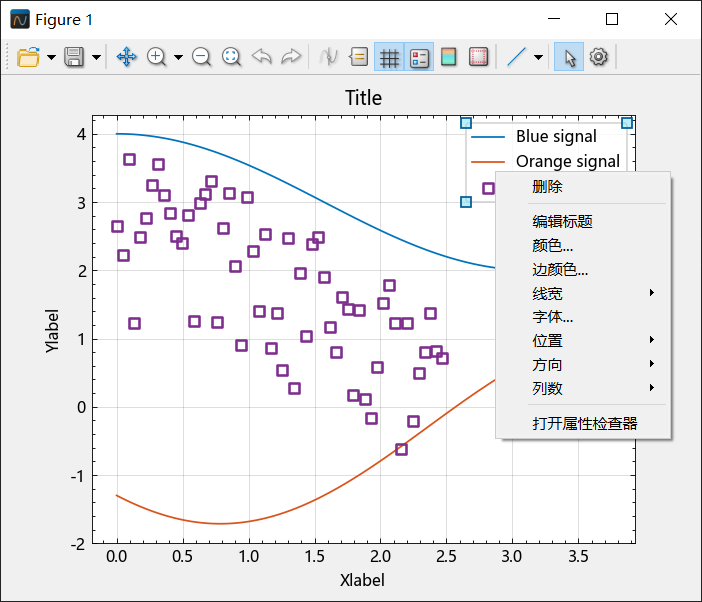

2. 在图例处右击，打开图例右键菜单；

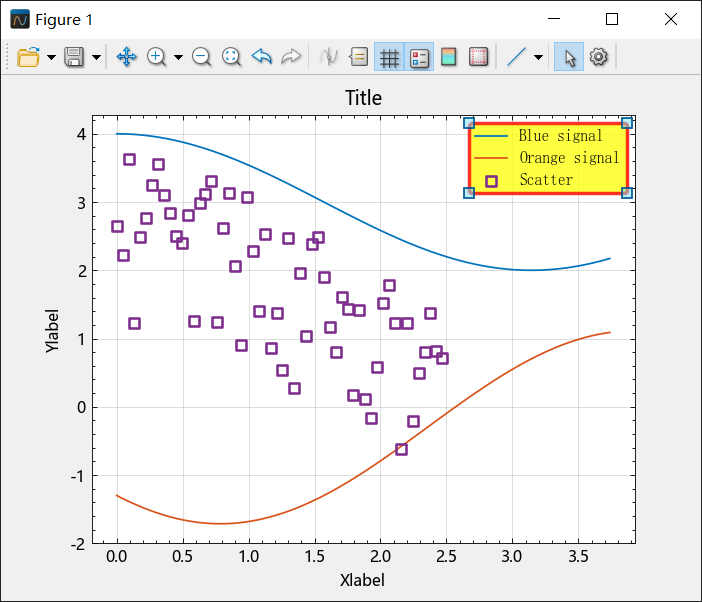

3. 修改颜色为黄色、边颜色为红色、线宽为 2、字体为宋体。



属性检查器修改图例属性

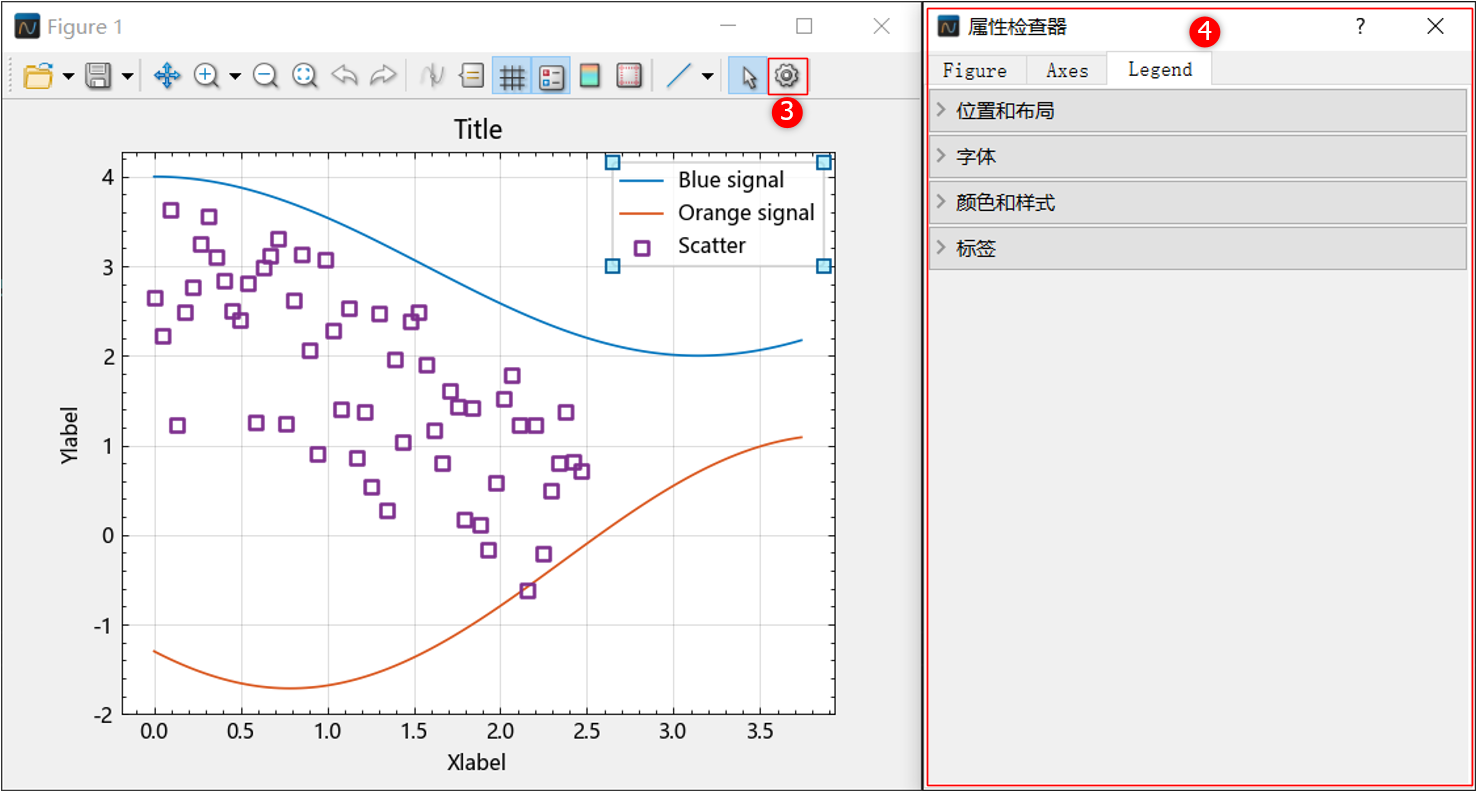

1. 单击 ① 处的编辑绘图按钮，然后单击 ② 处的图例的空白区域；



2. 单击 ③ 处的属性检查器按钮打开属性检查器，④ 为打开的属性检查器；

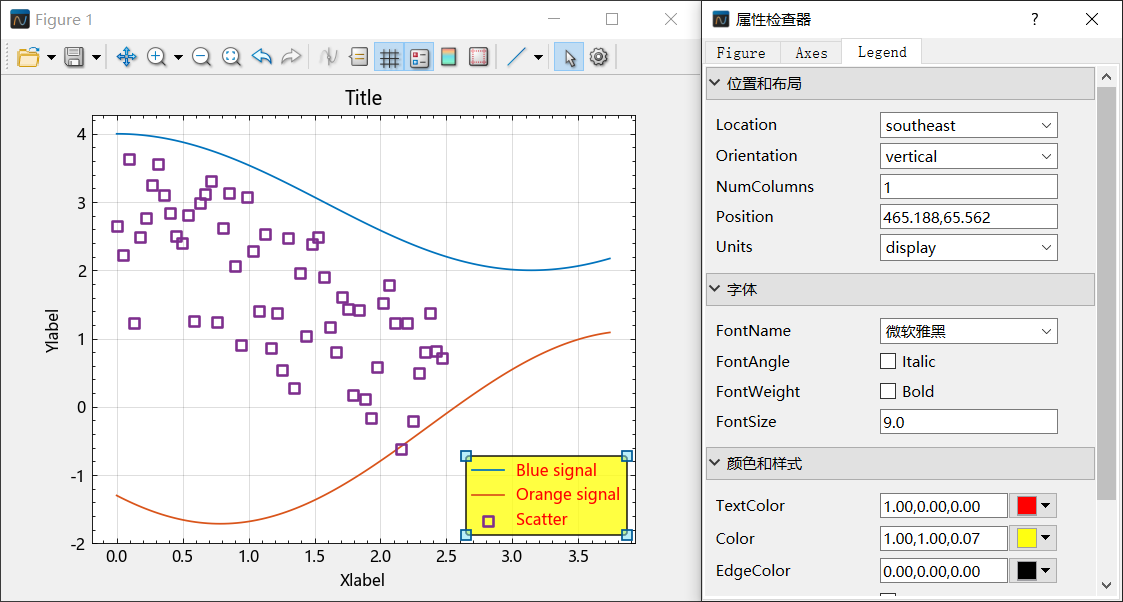

3. 修改位置和布局中的 Location 为 “southeast”，颜色和样式中的 TextColor 为红色、Color 为黄色、EdgeColor 为黑色。
