二维图和三维图

---

线图

要创建二维线图，请使用 plot 函数。例如，绘制从 0 到 2π 的正弦函数值：

using TyPlot
x = 0:pi/100:2*pi;
y = sin.(x);
plot(x,y)

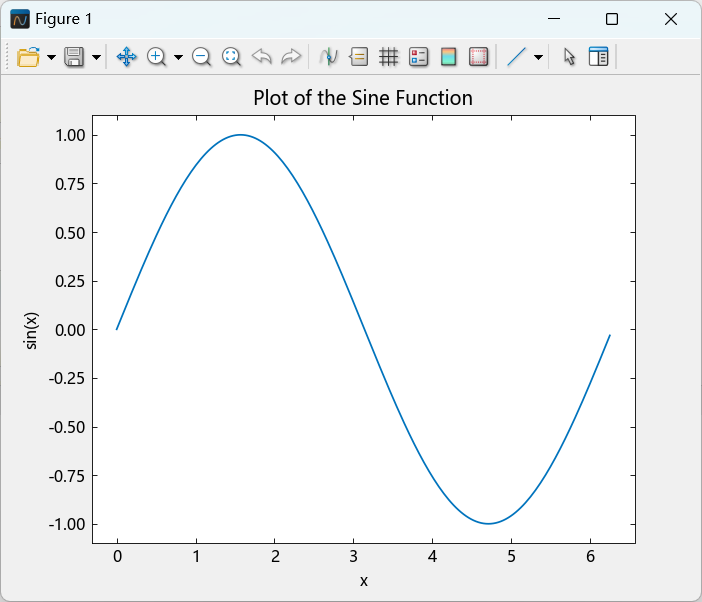

您可以标记轴并添加标题。

xlabel("x")
ylabel("sin(x)")
title("Plot of the Sine Function")

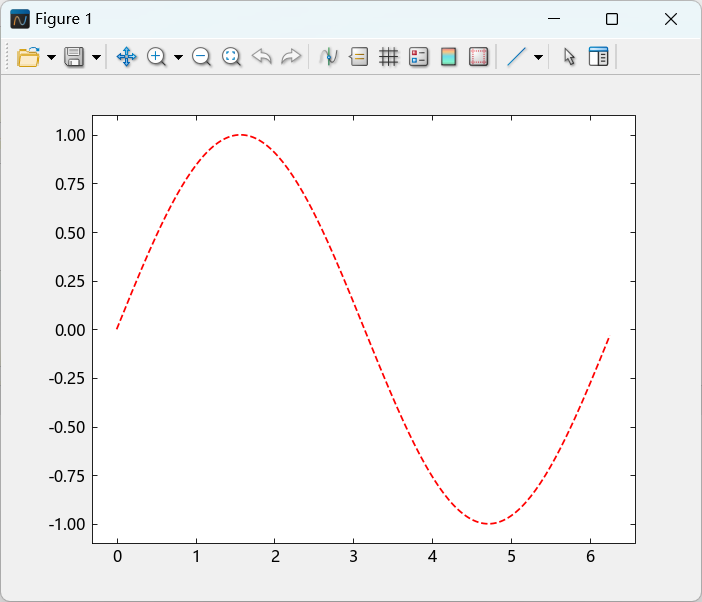

通过向绘图函数添加第三个输入参数，您可以使用红色虚线绘制相同的变量。

plot(x,y,"r--")

"r--" 是线条规范。每个规范都可以包含线条颜色、样式和标记的字符。标记是出现在每个绘制数据点处的符号，例如 +、o 或 *。例如 "b:+" 请求带有 + 标记的蓝色点线。

请注意，您为第一个图定义的标题和标签不再位于当前图形窗口中。默认情况下，每次调用绘图函数时，Syslab 都会清除图形，重置轴和其他元素以准备新图。

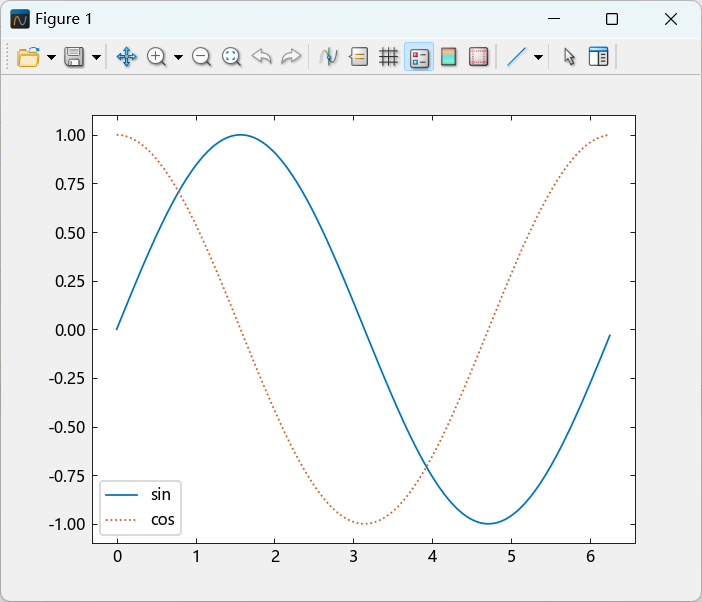

要将图添加到现有图形，请使用 hold("on")。在您使用 hold("off") 或关闭窗口之前，所有图都会出现在当前图形窗口中。

x = 0:pi/100:2*pi;
y = sin.(x);
plot(x,y)

hold("on")

y2 = cos.(x);
plot(x,y2,":")
legend("sin","cos")

hold("off")

三维图

三维线图图通常显示由两个变量的函数 z = f(x,y) 定义的曲面。

例如，对于给定的行向量和列向量 x 和 y，每个向量包含 [-2,2] 范围内的 20 个点，计算 。

using TyPlot
x = LinRange(-2,2,20)';
y = reshape(x,20,1);
z = x .* exp.(-x.^2 .- y.^2);

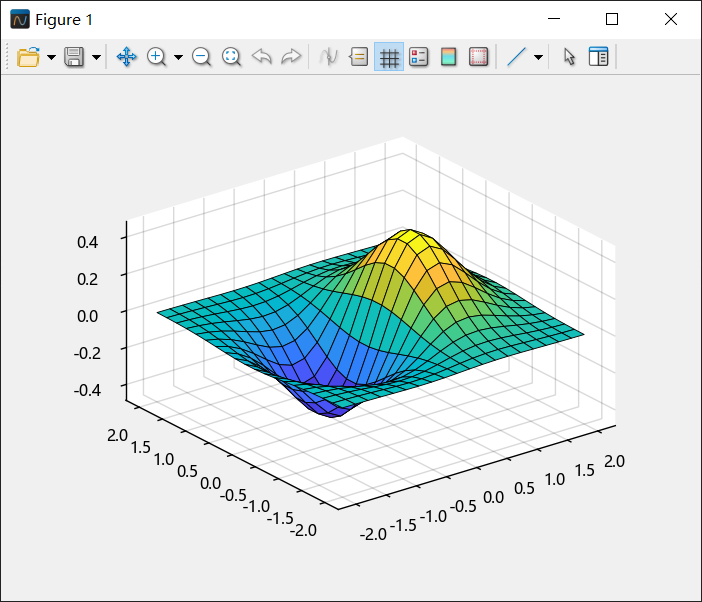

然后，创建一个表面图。

surf(x,y,z)

surf 函数及其配套 mesh 函数均以三维形式显示表面。surf 函数以彩色显示连接线和表面。mesh 函数生成仅对连接定义点的线着色的线框表面。

多个绘图

您可以使用 tiledlayout 或 subplot 函数在同一窗口的不同子区域中显示多个图。

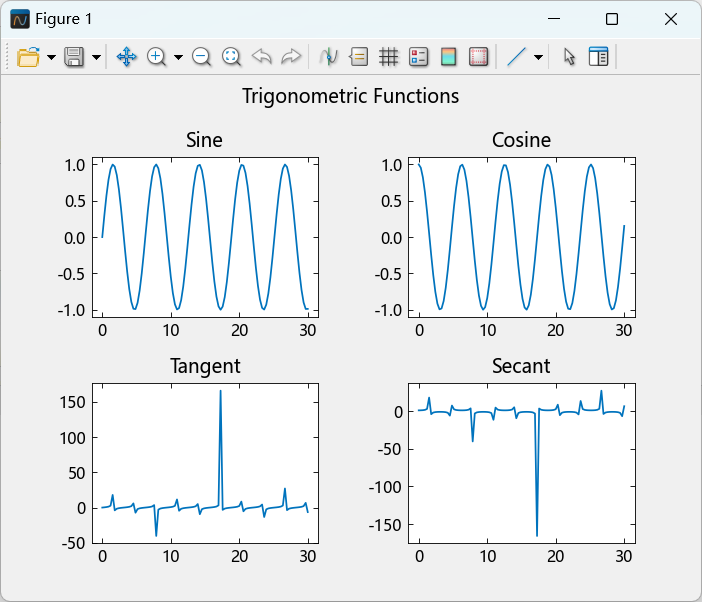

subplot 函数的前两个输入表示每行和每列中的图数。第三个输入指定哪个图处于活动状态。例如，在图形窗口的 2×2 网格中创建四个图。

using TyPlot
sgtitle("Trigonometric Functions")
x = LinRange(0,30,100);

ax1 = subplot(2,2,1);
plot(x,sin.(x))
title(ax1, "Sine")

ax2 = subplot(2,2,2);
plot(x,cos.(x))
title(ax2, "Cosine")

ax3 = subplot(2,2,3);
plot(x,tan.(x))
title(ax3, "Tangent")

ax4 = subplot(2,2,4);
plot(x,sec.(x))
title(ax4, "Secant")

tightlayout()
