# 使用其他方式开发 APP

APP 是带交互界面的应用程序，提供面向特定场景的专业应用，如控制系统设计与分析应用。APP 通常依赖函数库或模型库，具备 GUI 实现交互入口，通过专业算法调用底层函数。APP 作为专业工具，需要在 Syslab 平台的基础计算能力上，构建面向特定应用的专业计算能力。

# 运行模式

APP 运行过程中通过 APP SDK 与 Syslab 平台交互。Syslab 平台提供了多种 APP SDK，以支持多种图形应用开发平台（PyQt、C++/Qt、JavaScript 等）来开发 APP，包括 Python 版本 SDK、C++ 版本 SDK、Javascript 版本 SDK。

APP SDK 提供了 APP 通信 API，可实现 APP 与 Syslab 平台之间数据交互和功能调用，包括 APP 从 Syslab 工作区中获取数据，APP 将数据写入 Syslab 工作区，APP 调用 Syslab 执行科学计算等。 下文将阐述 APP 运行的原理。

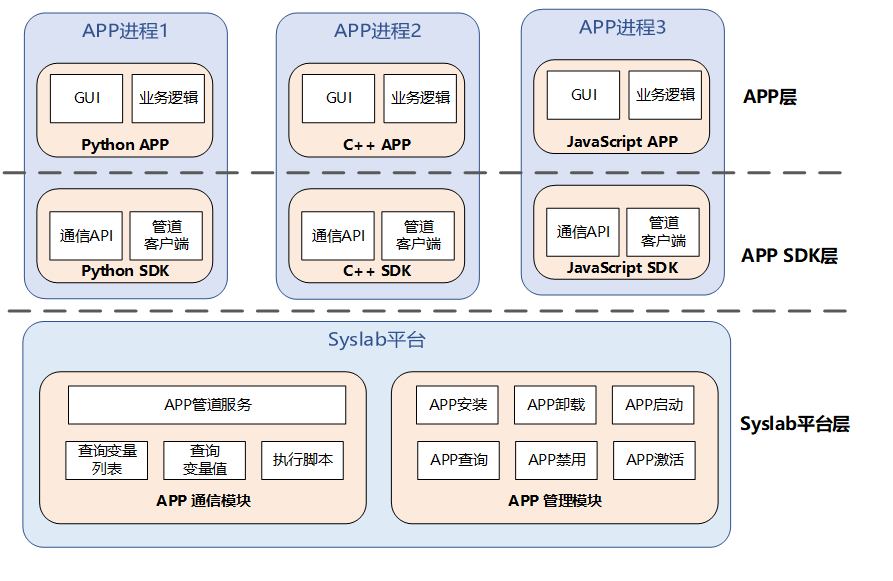

# 组件关系图

  • APP 层：负责开发 GUI 图形用户界面和 APP 的业务逻辑。用户可以使用主流的图形应用开发平台（PyQt、C++/Qt、JavaScript 等）来开发 APP，并通过使用 APP SDK 来实现与 Syslab 平台集成和通信。

  • APP SDK 层：负责 APP 与 Syslab 平台之间的通信，实现了进程间通信的管道客户端，并提供了 APP 通信 API。Syslab 提供多款 APP SDK，包括 Python SDK、C++ SDK、JavaScript SDK 等，便于用户快速开发。

  • Syslab 平台：包含 APP 通信与 APP 管理两个模块。APP 通信模块提供了 APP 管道服务，提供了查询变量、执行脚本等服务化能力。APP 管理模块提供了对 APP 进行注册安装、卸载、启动、查询、禁用、激活等功能，实现对 APP 的全生命周期管理。

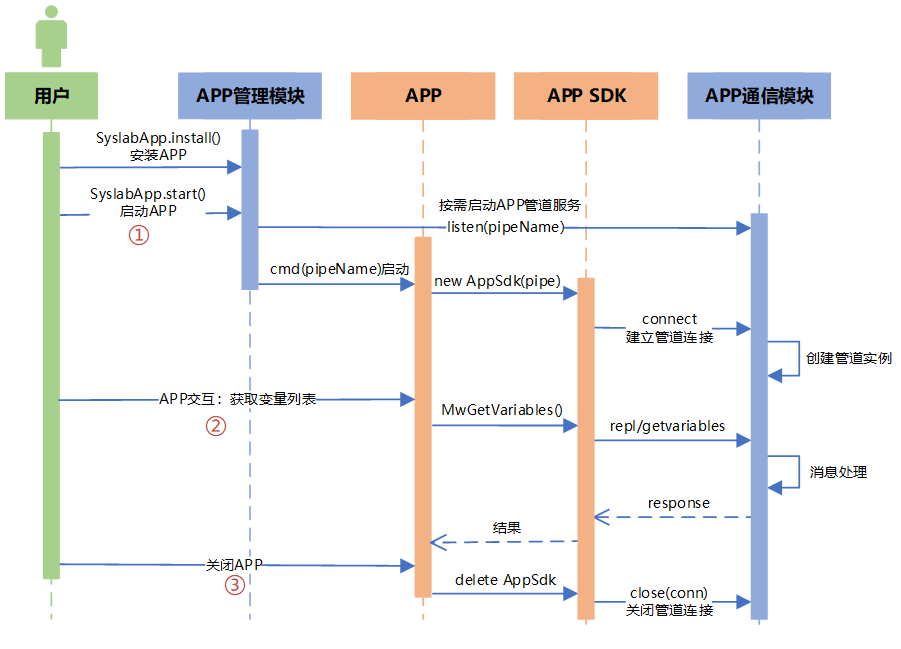

# 运行时序图

APP 的运行过程主要包含以下 3 个部分：

  • 启动 APP

    • APP 注册安装到 Syslab 平台后，用户从 Syslab 平台启动 APP
    • 启动 APP 时 Syslab 平台先启动 APP 管道服务端
    • Syslab 通过 cmd 命令方式启动 APP 进程，并将管道名以参数方式传递给 APP 进程
    • APP 调用 APP SDK 在 APP 进程内启动 APP 管道客户端，与 Syslab 建立管道连接

  • APP 交互

    • 用户在 APP 的图形界面操作，以获取 Syslab 变量列表为例，APP 调用 APP SDK 的获取变量列表 API：MwGetVariables
    • APP SDK 向 Syslab 平台发送消息 repl/getvariables
    • Syslab 平台执行消息处理后，将结果发送给 APP SDK
    • APP 获取到结果后，在图形界面将变量列表展示给用户

  • 关闭 APP

    • 用户关闭 APP 程序
    • APP 删除 APP SDK 实例
    • APP SDK 向 Syslab 平台发送 APP 关闭的通知，Syslab 关闭管道连接，同时关闭其他通信 IO 资源

# 开发运行流程

APP 的开发运行流程包括以下过程：

  • APP 开发：基于 APP 应用开发环境，编写代码开发 GUI 图形用户界面，开发具体的业务逻辑，实现与科学计算环境的数据交互，调用科学计算环境的函数和算法。
  • APP 测试：APP 开发完成后的测试验证工作，包括开发者自测试和专业测试。本文侧重于开发者的自测试，包括 2 个测试场景，场景 1 为不依赖于科学计算环境，通过打桩测试实现 APP 的独立测试，验证 APP 自身的功能，场景 2 为与科学计算环境的集成联调测试。
  • APP 打包：APP 的代码开发完成后，将 APP 打包成独立可运行的程序（例如 exe 或 sh 脚本），对于依赖的动态链接库等文件也要一起打包。
  • APP 安装：指 APP 打包好后，将 APP 安装和集成到科学计算环境中，实现 APP 的可查询、可运行、可管理。
  • APP 使用：APP 安装成功后，可以在科学计算环境中使用统一的用法来使用 APP，包括查询 APP、启动 APP、使用 APP 等。

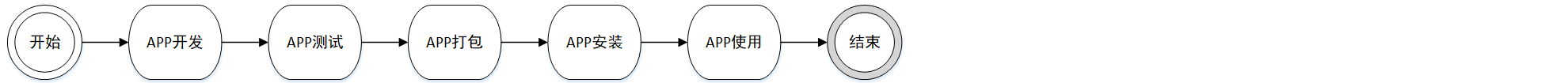

APP 的开发运行流程如下图所示。

# APP 开发

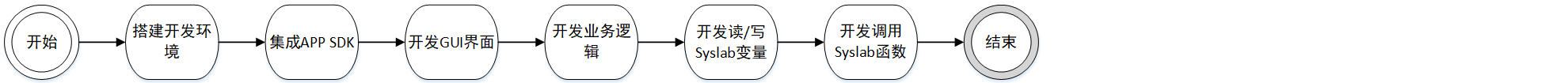

用户可以使用多种主流的图形应用开发平台（PyQt、C++/Qt、JavaScript 等）来开发 APP。具体过程包括编写代码开发 GUI 图形用户界面，开发具体的业务逻辑，实现与科学计算环境的数据交互，调用科学计算环境的函数和算法。APP 的开发过程如下所示。

# APP 测试

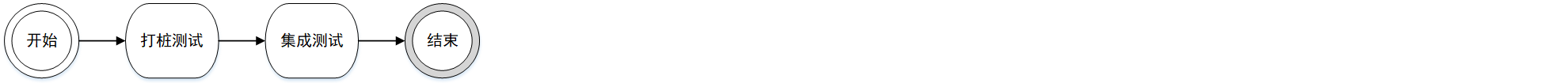

APP 开发完成后的测试验证工作，包括开发者自测试和专业测试。本文侧重于开发者的自测试，包括 2 个测试场景，场景 1 为不依赖于科学计算环境，通过打桩测试实现 APP 的独立测试，验证 APP 自身的功能，场景 2 为与科学计算环境的集成联调测试。具体流程图如下所示。

# APP 打包

APP 打包遵循具体 APP 开发环境的要求，打包好的 APP 程序需独立可运行，不需再另外安装软件或执行其他的操作。

# APP 安装

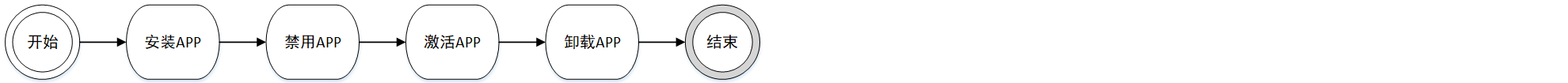

APP 打包好后，将 APP 安装和集成到科学计算环境中，实现 APP 的可查询、可运行、可管理。APP 安装和卸载都是在 Syslab 中操作，APP 安装成功后才能在 Syslab 中使用。具体流程图如下所示。

# APP 使用

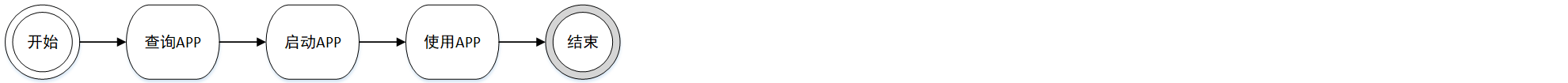

APP 安装成功后，可以在 Syslab 平台中查询到 APP 信息，用户可以在 Syslab 中启动并使用 APP。具体流程图如下所示。
