批量仿真 APP

---

本文介绍如何批量仿真 APP。

案例介绍

批量仿真插件围绕模型试验，提供了模型参数修改，批量仿真和结果批量显示功能。学生可以通过选择想要试验的参数，对参数试验数据进行批量编辑，并应用该数据完成批量仿真，显示结果，比较不同模型参数对试验结果的影响情况。

批量仿真插件如图所示，插件的使用流程是首先启动 MWORKS，打开需要批量仿真的模型，至少翻译一次之后，在工具栏中单击批量仿真按钮，弹出批量仿真配置窗口。

首先单击选择参数，在弹出的面板中选择需要批量仿真的参数集合，然后单击“+”添加数据集，接着修改数据集并单击开始批量仿真按钮，待进度条到达 100% 后，单击加载结果按钮，将批量仿真的结果加载到 MWORKS 结果面板。

APP 开发

以下将从总体的框架搭建到细节的功能实现讲解使用 SDK 开发 MWORKS 插件的方法。

搭建框架

SDK 提供插件基类 MwPlugin，插件的初始化和析构都基于 MwPlugin 进行，进行插件开发时需要继承 MwPlugin 并至少实现它的所有纯虚函数，MwPlugin 类如下图所示：

class EXTENSIONSYSTEM_EXPORT MwPlugin : public QObject
{
    Q_OBJECT

public:
    enum ShutdownFlag {
        SynchronousShutdown,
        AsynchronousShutdown
    };

    MwPlugin();
    ~MwPlugin();

    virtual bool initialize(QString *errorString) = 0;
    virtual void extensionsInitialized() = 0;
    virtual bool delayedInitialize() { return false; }
    virtual ShutdownFlag aboutToShutdown() { return SynchronousShutdown; }

signals:
    void asynchronousShutdownFinished();
};

• initialize：该接口用于初始化插件内部状态，在加载插件并创建 MwPlugin 实例后被 MWORKS 调用。该接口按照插件注册顺序依次调用，并且保证被依赖插件初始化先于依赖插件初始化（插件依赖在 json 文件的 Dependencies 条目配置）；
• extensionsInitialized：所有插件的 initialize 执行完毕后，会按照插件注册顺序依次执行 extensionsInitialized，并且保证被依赖插件的 extensionsInitialized 先于依赖插件执行（插件依赖在 json 文件的Dependencies条目配置）；
• delayedInitialize：所有插件的 extensionsInitialized 执行完毕后，会按照插件注册顺序依次执行 delayedInitialize，并且保证被依赖插件的 delayedInitialize 先于依赖插件执行（插件依赖在 json 文件的 Dependencies 条目配置）；
• aboutToShutdown：该接口用于断开与其他插件的连接并优化关闭。如果插件需要将实际关闭延迟一段时间，则插件可以从该接口返回 MwPlugin::AsynchronousShutdown，MWORKS 将在收到所有延迟关闭插件的 asynchronousShutdownFinished 信号之前保持主线程事件循环运行；
• asynchronousShutdownFinished：用于插件异步关闭时，通知 MWORKS 主程序插件异步关闭已完成。

1. MwBatchSimPlugin

   MwBatchSimPlugin 继承 MwPlugin，实现了 initialize 和 extensionsInitialized 两个纯虚函数，在 initialize 中将批量仿真按钮添加到 MWORKS 工具栏中，extensionsInitialized 的实现为空。

   bool MwBatchSimPlugin::initialize(QString *errorString)
   {
      MwWorkbench *work_bench = MwAppPtr->GetWorkbench();
      work_bench->AddActionToToolBar(actionBatchSim);

      return true;
   }

   void MwBatchSimPlugin::extensionsInitialized()
   {

   }


   单击批量仿真按钮时，会触发槽函数 SlotShowBatchSimDlg，槽函数中获取 MWORKS 当前模型键值并依赖模型编译结果构造 MwSimData 对象，以此创建批量仿真对话框 MwBatchSimDialog。MWORKS 相关的对象均借由 MwAppPtr 获取，它的定义位于 MwAPP（MWORKS 应用程序对象）中。

   void MwBatchSimPlugin::SlotShowBatchSimDlg()
   {
      if (batchSimDlg == nullptr)
      {
         MwMoGraphicsViewController *mo_controller = MwAppPtr->GetWorkbench()->GetMoGVController();
         MoKey cur_key = mo_controller->GetCurrentClassKey();
         if (cur_key == 0)
         {
               return;
         }
         MwClassManager *class_mgr = MwAppPtr->GetClassManager();
         //打开对话框前先编译一次模型
         std::string sim_path = class_mgr->GetCoreOption()->SimResultPath();
         std::wstring mo_name = QString::fromStdString(class_mgr->GetMoHandler()->GetElementName(cur_key)).toStdWString();
         std::wstring result_dir = QString::fromStdString(sim_path).toStdWString() + L"/" + mo_name;
         std::wstring data_path = result_dir + L"/Result.msr";
         baseSimData = new MwSimData(mo_name, data_path, result_dir);
         if (!baseSimData->InitializeSimInst())
         {
               return;
         }
         batchSimDlg = new MwBatchSimDialog(MwAppPtr->GetClassManager(), cur_key, baseSimData, MwAppPtr->GetWorkbench());
      }

      batchSimDlg->show();
   }


   MwBatchSimPlugin 头文件中还需要注册 MWORKS 插件元数据类型，并配置对应的 json 插件描述文件。

   Q_PLUGIN_METADATA(IID MwAppId FILE "mw_batch_sim.json")


   在 mw_batch_sim_plugin.cpp 所在目录下新建mw_batch_sim.json文件并进行配置。

   {
     "Name": "Batch Simulation",
     "Version": "1.0",
     "CompatVersion": "1.0",
     "Vendor": "苏州同元",
     "Copyright": "(c) 2010-2023",
     "License": [],
     "Category": "SDK",
     "Description": "实现带有批量仿真功能的MWORKS.Sysplorer插件。",
     "Description_en": "batch simulation plugin for MWORKS.Sysplorer.",
     "Options": [],
     "Url": "http://www.tongyuan.cc",
     "Dependencies": []
   }


   • Name：插件名称
   • Version：插件版本
   • CompatVersion：插件兼容版本
   • Vendor：供应商
   • Copyright：版权
   • License：许可
   • Category：类别
   • Description：描述
   • Description_en：英文描述
   • Options：选项
   • Url：网址
   • Dependencies：依赖的插件

2. MwBatchSimDialog

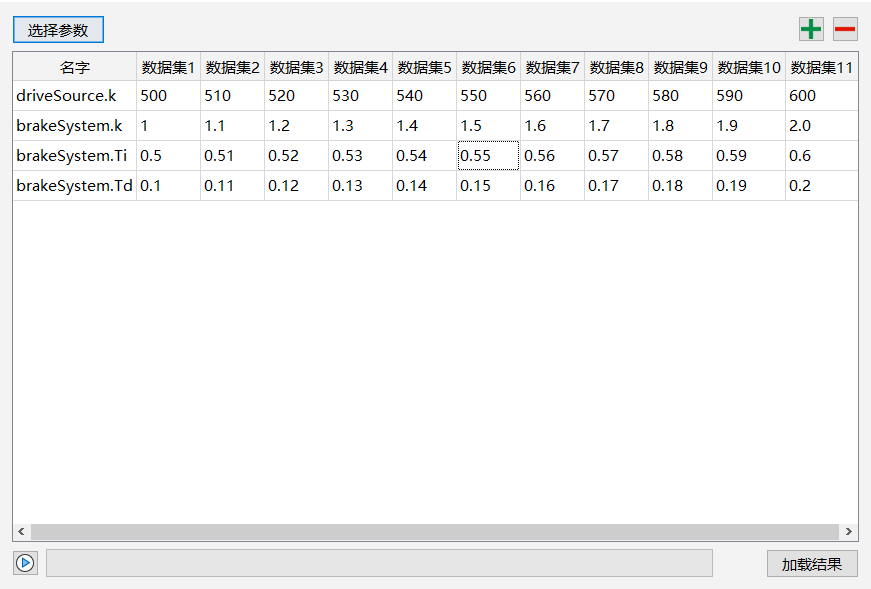

   MwBatchSimDialog 是批量仿真插件的主界面，由选择参数、编辑参数、批量仿真三个部分组成。

3. MwParamSelectDialog

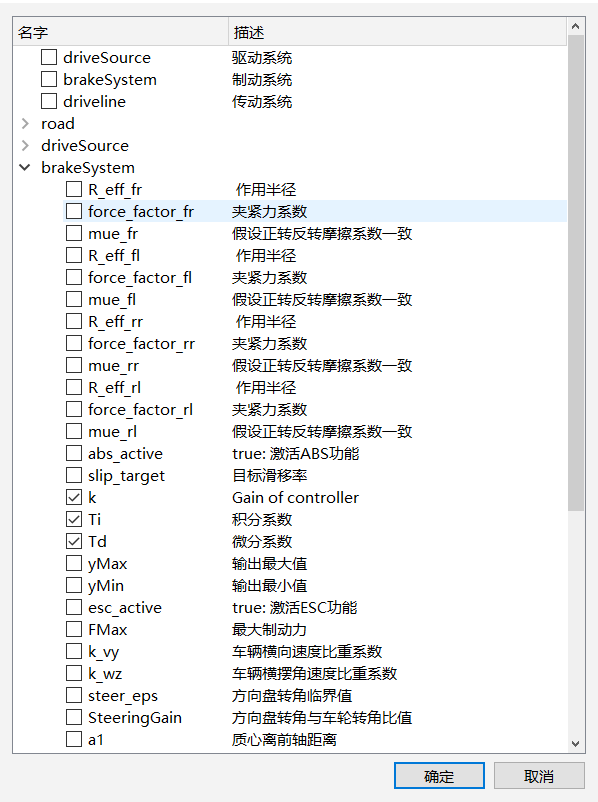

   MwParamSelectDialog 为批量仿真参数选择对话框，内部初始化一棵 MwParamSelectTree 批量仿真参数选择树。

   void MwParamSelectDialog::SetupUi()
   {
      QVBoxLayout *vbox_layout = new QVBoxLayout(this);
      paramTree = new MwParamSelectTree(classMgr, curKey, this);
      vbox_layout->addWidget(paramTree);
   }


4. MwParamEditTable

   MwParamEditTable 继承 QTableWidget，负责显示和编辑批量仿真参数。

功能实现

选择参数

MwBatchSimDialog 通过接口SlotSelectParam弹出选择参数对话框，接口先检查是否之前已经有选择过参数，如果有则读取之前的参数列表来初始化，最后弹出 MwParamSelectDialog 批量参数选择对话框。

void MwBatchSimDialog::SlotSelectParam()
{
    MwParamSelectDialog param_select_dlg(classMgr, curKey, this);
    QStringList param_name_list;
    paramTable->GetParamNameList(param_name_list);
    param_select_dlg.InitParamSelectTreeCheckState(param_name_list);
    if (param_select_dlg.exec() == QDialog::Accepted)
    {
        param_name_list.clear();
        param_select_dlg.GetSelectedParamNameList(param_name_list);
        paramTable->UpdateParamEditTable(param_name_list);
    }
}

MwParamSelectDialog 中初始化 MwParamSelectTree。

void MwParamSelectDialog::SetupUi()
{
    QVBoxLayout *vbox_layout = new QVBoxLayout(this);
    paramTree = new MwParamSelectTree(classMgr, curKey, this);
    vbox_layout->addWidget(paramTree);
}

MwParamSelectTree 中的 InitParamSelectTree 接口负责初始化批量仿真参数选择树。

void MwParamSelectTree::InitParamSelectTree()
{
    //获取顶层参数信息
    std::vector<MwParamInfo> top_param_lst;
    if (!classMgr->GetMoHandler()->GetParamInfoEx(curKey, MwStrVector(), &top_param_lst))
    {
        return;
    }
    for (auto top_param_info : top_param_lst)
    {
        QTreeWidgetItem *top_item = CreateParamItem("", &top_param_info);
        this->addTopLevelItem(top_item);
    }
    //获取嵌套组件信息
    std::vector<MoKey> comp_keys;
    classMgr->GetMoHandler()->GetNestedComponentKeys(curKey, comp_keys);
    for (auto nested_comp_key : comp_keys)
    {
        QTreeWidgetItem *comp_item = CreateCompItem(nested_comp_key);
        //获取嵌套组件下的参数信息
        std::vector<MwParamInfo> nested_param_lst;
        std::string nested_comp_name = classMgr->GetMoHandler()->GetElementName(nested_comp_key);
        MwStrVector comp_nodes;
        comp_nodes.push_back(nested_comp_name);
        if (classMgr->GetMoHandler()->GetParamInfoEx(curKey, comp_nodes, &nested_param_lst))
        {
            if (!nested_param_lst.empty())
            {
                this->addTopLevelItem(comp_item);
            }
            for (auto nested_param_info : nested_param_lst)
            {
                QTreeWidgetItem *nested_param_item = CreateParamItem(QString::fromStdString(nested_comp_name), &nested_param_info);
                comp_item->addChild(nested_param_item);
            }
        }
    }
}

首先通过 MwMoHandler 的 GetParamInfoEx 获取顶层模型的参数列表，接着通过 MwMoHandler 的 GetNestedCompKeys 获取顶层模型下的嵌套组件，最后再使用一次GetParamInfoEx获取嵌套组件的参数列表，完成参数树的初始化。

编辑参数

MwParamEditTable 继承 QTableWidget，实现了参数编辑功能。单击表格右上角的加号和减号分别调用 AddDataSet和RemoveDataSet接口，更新参数的数据集。添加数据集时参数值为参数在模型中的默认值，默认值的获取通过UpdateParamDefaultValue实现。

void MwParamEditTable::UpdateParamDefaultValue()
{
    for (auto param_name : paramList)
    {
        QStringList param_nodes = param_name.split(".");
        MwStrList param_nodes_lst;
        for (auto param_node_name : param_nodes)
        {
            param_nodes_lst.push_back(param_node_name.toStdString());
        }
        QString param_value = QString::fromStdString(classMgr->GetMoHandler()->GetParamValue(curKey, param_nodes_lst));
        paramDefaultVal.append(param_value);
    }
}

该接口通过参数名节点列表，调用 MwMoHandler 的GetParamValue接口获取参数默认值。

批量仿真

MwBatchSimDialog 中的接口SlotBatchSim负责启动批量仿真，接口中从 MwParamEditTable 中获取选择的批量仿真参数和数据集作为批量仿真的输入，提供给 MwBatchSimControl 来启动批量仿真。

void MwBatchSimDialog::SlotBatchSim()
{
    std::wstring sim_path = classMgr->GetCoreOption()->SimResultPath();
    batchSimCtrl->RebindBaseData(baseSimData, sim_path);
    QStringList param_name_list;
    QList<QStringList> param_val_list;
    paramTable->GetParamNameList(param_name_list);
    paramTable->GetParamDataSetList(param_val_list);
    batchSimCtrl->SetBatchSimDataSrc(param_name_list, param_val_list);
    progressBar->setRange(0, 100);
    progressBar->setValue(0);
    this->setEnabled(false);
    batchSimCtrl->StartBatchSim();
}

MwBatchSimControl 中通过创建多个 MwSimControl 实现并发仿真，启动若干 MwBatchSimThread 线程并为每个线程分配一个 MwSimControl 对象。

void MwBatchSimControl::StartBatchSim()
{
    ReSet();
    for (int i = 0; i < simConcurrency; ++i)
    {
        MwBatchSimThread *batch_sim_thread = new MwBatchSimThread(this);
        connect(batch_sim_thread, &QThread::finished, batch_sim_thread, &QThread::deleteLater);
        batch_sim_thread->start();
    }
}

每个 MwSimControl 线程执行完当前的仿真任务后会互斥地从 MwBatchSimControl 中获取下一个需要仿真的数据集，然后开始下一次仿真，直到所有数据集被全部仿真完毕后批量仿真结束。

void MwBatchSimThread::run()
{
    MwSimData *clone_data = nullptr;
    bool is_success = false;

    batchSimCtrl->Lock();
    is_success = CreateCloneDataAndMakeDir(clone_data);
    batchSimCtrl->UnLock();

    while (is_success)
    {
        simCtrl->RebindSimData(clone_data);
        simCtrl->StartSimulate(MwSimControl::Sim_ContinueMode, MwSimControl::Sim_Batch);
        semSim->acquire();

        batchSimCtrl->Lock();
        is_success = CreateCloneDataAndMakeDir(clone_data);
        batchSimCtrl->UnLock();
    }
}

每次启动一次仿真后，线程内的同步通过信号量完成，确保在单次仿真完成后再取下一个数据集仿真。

加载结果

MwBatchSimDialog 中的 SlotLoadResult接口实现将批量仿真结果加载到 MWORKS 结果面板的功能，接口通过调用 MwWorkbench 的OpenSimResult接口实现。

void MwBatchSimDialog::SlotLoadResult()
{
    QString sim_path = QString::fromStdWString(classMgr->GetCoreOption()->SimResultPath());
    int data_set_size = batchSimCtrl->GetDataSetSize();
    for (int i = 0; i < data_set_size; ++i)
    {
        QString inst_path = sim_path + QString("/Result-%1/Result.msr").arg(i + 1);
        MwAppPtr->GetWorkbench()->OpenSimResult(inst_path);
    }
}

APP 测试

为保证 APP 能够正常完整运行，在打包和编译代码期间可对 APP 进行测试保证 APP 功能完整。

编译调试测试

嵌入式生成的输出文件为 dll 库，dll 库需要依赖于 exe 才可进行调试，这里通过将程序中配置 exe 调试路径对编译的 dll 库进行调试，配置方法如下：

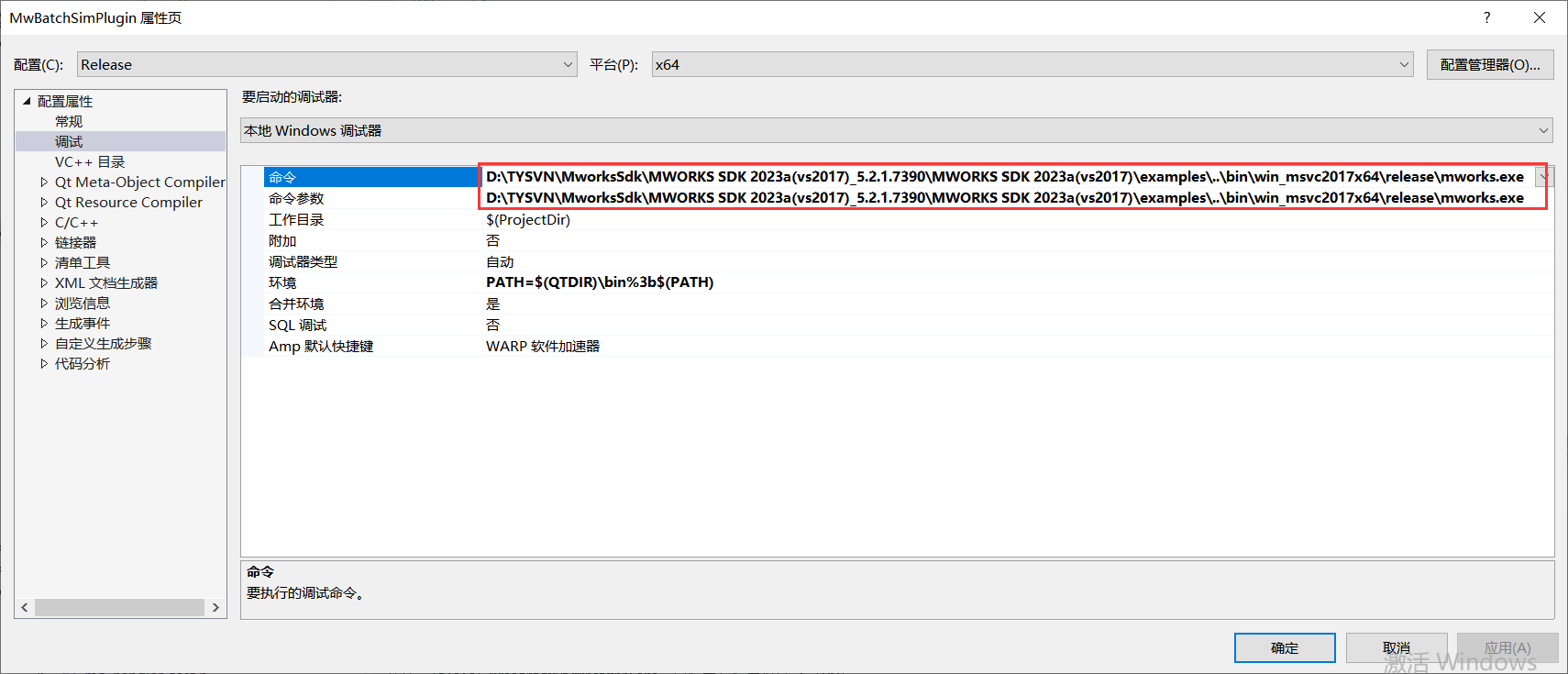

右击项目>属性>调试>命令/命令参数传入 mworks.exe 的路径，这里使用 SDK 下自带的mworks.exe进行调试。

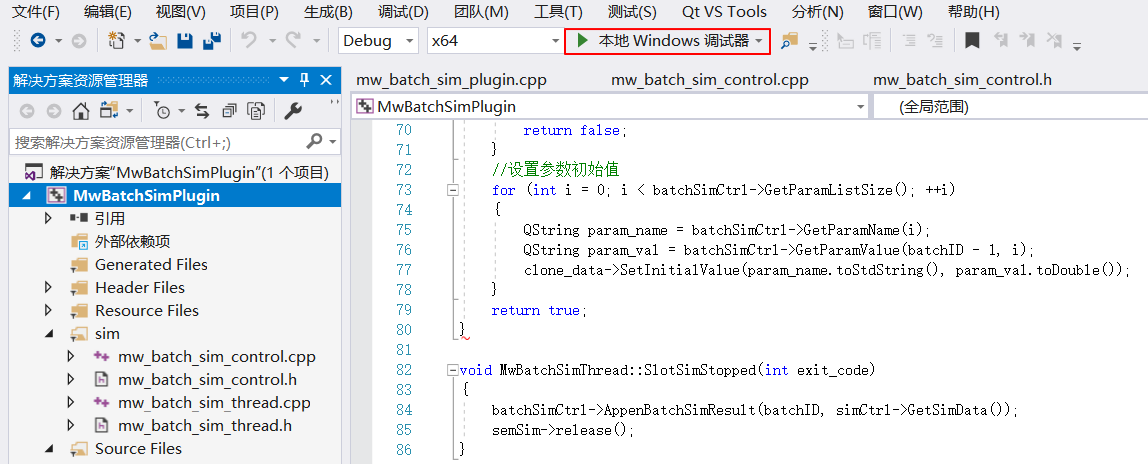

直接单击运行程序可以直接打开软件进行调试。

Release 调试仍需配置属性，具体配置教程及调试请参考编译调试测试。

功能测试

APP 开发完成后，按照相应的软件测试方法，对照功能点功能列表进行详细的功能测试，确保软件在功能上完整，保证用户的体验。

集成测试

将开发完成的 dll 放入不同 Sysplorer 版本软件对应的插件目录Bin/Addins，并测试能否在 Sysplorer 软件中启动该工具，若启动成功则测试通过。

APP 打包及发布

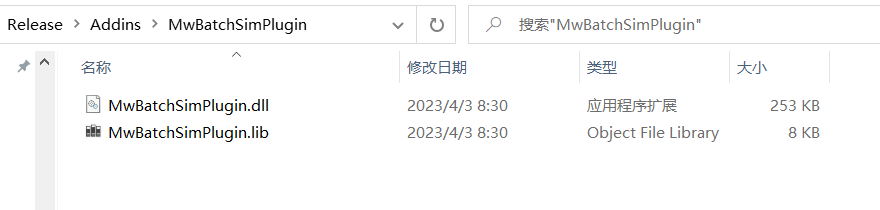

APP 打包即遵循具体 APP 开发环境的要求，打包好的 APP 程序需独立可运行，不需再另外安装软件或执行其他的操作。将嵌入式生成的 dll 库，放入SDK安装目录/bin/win_msvc2017x64/Release/Addins目录下的新建文件夹 MwBatchSimPlugin（文件夹名称任意）中即可进行运行。

进入/bin/win_msvc2017x64/Release/mworks.exe运行 Sysplorer 软件，可查看到放入的插件。

将 dll 和文件夹打包，放入任意 Sysplorer 的 bin 目录下的 Addins 文件夹下，然后运行 Sysplorer 可查看到开发的插件功能。
