# 结果数据查询类

本文介绍模型仿真结果类、结果变量树节点类等 API。

# MwSimData

模型仿真结果类，包含模型所有变量的仿真结果数据。

函数名	简介
ApplyExperimentData	应用仿真设置
GetVarTreeRoot	获取根节点
InitializeSimInst	初始化仿真实例
GetVarData	读取结果变量

# 公共类型

Enum SimResultStatus
{
Sim_Empty,
Sim_Succeeded,
Sim_Stopped,
Sim_Failed,
Sim_Writing,
Sim_Paused
}

功能	仿真实例结果状态
参数	Sim_Empty 仿真实例为空 Sim_Succeeded 仿真成功 Sim_Stopped 仿真停止 Sim_Failed 仿真失败 Sim_Writing 仿真进行中 Sim_Paused 仿真暂停

# ApplyExperimentData

应用仿真设置

语法

/**
* @brief  应用仿真设置
* @param  [in]exp_data仿真设置数据
*/
void ApplyExperimentData(MwExperimentData *exp_data)

说明

应用仿真设置。

示例

wSimData *sim_data = new MwSimData(L"PID_Controller", L"C:/Users/TR/Documents/MWORKS/WorkSpace/PID_Controller/Result.msr", L"C:/Users/TR/Documents/MWORKS/WorkSpace/PID_Controller");
sim_data->InitializeSimInst();
MwExperimentData *exp_data = new MwExperimentData;
exp_data->stopTime = 10;
exp_data->intervalLength = 0.01;
exp_data->numberOfIntervals = 0;
exp_data->algorithm = "Radau5";
exp_data->tolerance = 0.0002;
sim_data->ApplyExperimentData(exp_data);

# GetVarTreeRoot

获取结果变量树的根节点。

语法
```
popro::MwVarTree* GetVarTreeRoot()
```
说明

获取结果变量树的根节点。

示例

MwSimData *sim_data = new MwSimData(L"PID_Controller", L"C:/Users/TR/Documents/MWORKS/WorkSpace/PID_Controller/Result.msr", L"C:/Users/TR/Documents/MWORKS/WorkSpace/PID_Controller");
sim_data->InitializeSimInst();
popro::MwVarTree *root = sim_data->GetVarTreeRoot();

获取到结果变量树的根节点信息。 StartSimulate

# InitializeSimInst

初始化仿真实例。

语法
```
bool InitializeSimInst()
```
说明

初始化仿真实例。

示例

用 MwSimData 的 InitializeSimInst 接口进行初始化，然后调用 GetVarTreeRoot 接口，获取结果变量树的根节点。

MwSimData *sim_data = new MwSimData(L"PID_Controller", L"C:/Users/TR/Documents/MWORKS/WorkSpace/PID_Controller/Result.msr", L"C:/Users/TR/Documents/MWORKS/WorkSpace/PID_Controller");
sim_data->InitializeSimInst();
popro::MwVarTree *root = sim_data->GetVarTreeRoot();

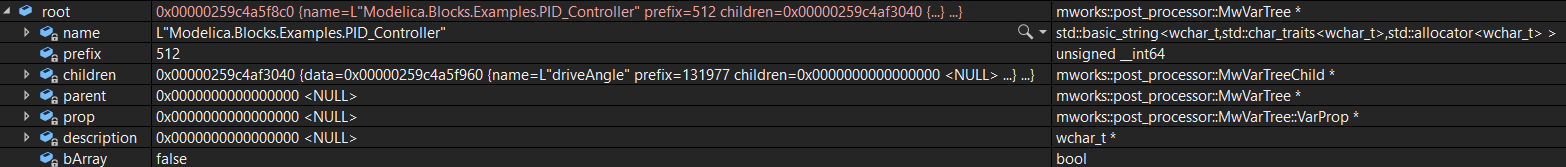

获取到结果变量树的根节点信息，符合预期结果。 InitializeSimInst

# GetVarData

读取结果变量。

语法

/**
* @brief  获取变量结果
* @param  [in]var_name仿真设置数据
* @param  [out]times 时间点数组
* @param  [out]values 对应时间点的值
*/
bool GetVarData(
const std::wstring &var_name,
std::vector<Mwdouble> &times,
std::vector<Mwdouble> &values)

说明

读取结果变量。

示例

MwSimData *sim_data = new MwSimData(L"PID_Controller", L"C:/Users/TR/Documents/MWORKS/WorkSpace/PID_Controller/Result.msr");
sim_data->InitializeSimInst();
std::vector<MWdouble> times, values;
sim_data->GetVarData(L"PI.u_s", times, values);

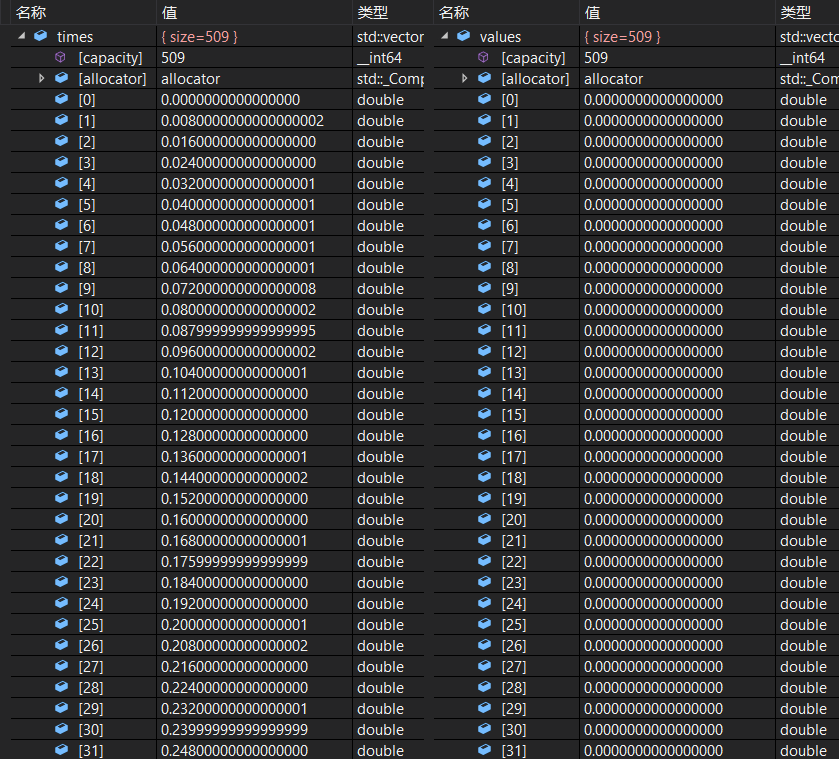

获取到变量 PI.u_s 的仿真结果数据点集。 GetVarData

# MwVarTree

结果变量树节点类，用于获取仿真结果变量树结构，一般不主动创建该对象实例。

函数名	简介
Name	变量名字
GetFullName	获取变量全名
Parent	获取父节点
Description	获取描述
Unit	单位
Children	孩子节点

# Name

获取变量名字

语法
```
const std::wstring& Name()
```
说明

获取变量名字。

示例

模型树的根节点的 Name

popro::MwVarTree *var_tree = sim_data->GetVarTreeRoot();
std::wstring name = var_tree->Name();

name = Examples.Controller

获取模型中组件 PI 的 Name

std::vector<popro::MwVarTree*> vec_children;
    var_tree->Children(&vec_children);
std::wstring pi_name = vec_children[1]->Name();

name = PI

获取模型中组件 PI 下变量 u_m 的 Name

std::vector<popro::MwVarTree*> pi_vec_children;
    vec_children[1]->Children(&pi_vec_children);
std::wstring um_name = pi_vec_children[1]->Name();

name =u_m

# GetFullName

获取变量全名。

语法
```
std::wstring GetFullName()
```
说明

获取变量全名。

示例

获取模型的根节点的 FullName

ppro::MwVarTree *var_tree = sim_data->GetVarTreeRoot();
std::wstring full_name = var_tree->GetFullName();

获取模型中组件 PI 的 FullName

std::vector<popro::MwVarTree*> vec_children;
    var_tree->Children(&vec_children);
std::wstring pi_full_name = vec_children[1]->GetFullName();

获取模型中组件 PI 下变量 u_m 的 FullName

```c++
std::vector<popro::MwVarTree*> pi_vec_children;
    vec_children[1]->Children(&pi_vec_children);
std::wstring um_full_name = pi_vec_children[1]->GetFullName();
```

# Parent

获取父节点

语法
```
MwVarTree* Parent()
```
说明

获取父节点。

示例

模型的根节点的Parent

popro::MwVarTree *var_tree = sim_data->GetVarTreeRoot();
auto  parent_tree = var_tree->Parent();

获取模型中组件PI的Parent

std::vector<popro::MwVarTree*> vec_children;
    var_tree->Children(&vec_children);
auto  pi_parent_tree = vec_children[1]->Parent();

获取模型中组件PI下变量u_m的Parent

std::vector<popro::MwVarTree*> pi_vec_children;
    vec_children[1]->Children(&pi_vec_children);
auto um_parent_tree = pi_vec_children[1]->Parent();

# Description

获取变量描述。

语法
```
const MWwchar* Description()
```
说明

获取变量描述。

示例

获取模型的根节点的 Description

popro::MwVarTree *var_tree = sim_data->GetVarTreeRoot();
auto description = var_tree->Description();

获取模型中组件 PI 的 Description

std::vector<popro::MwVarTree*> vec_children;
    var_tree->Children(&vec_children);
auto pi_description = vec_children[1]->Description();

获取模型中组件 PI 下变量 u_m 的 Description

std::vector<popro::MwVarTree*> pi_vec_children;
    vec_children[1]->Children(&pi_vec_children);
auto um_description = pi_vec_children[1]->Description();

# Unit

获取变量单位。

语法
```
std::wstring Unit()
```
说明

获取变量单位。

示例

获取模型的根节点的 Unit

popro::MwVarTree *var_tree = sim_data->GetVarTreeRoot();
std::wstring unit = var_tree->Unit();

获取模型中组件 PI 的 Unit

std::vector<popro::MwVarTree*> vec_children;
    var_tree->Children(&vec_children);
std::wstring pi_unit = vec_children[1]->Unit();

获取模型中组件 PI 下变量 u_m 的 Unit

std::vector<popro::MwVarTree*> pi_vec_children;
    vec_children[1]->Children(&pi_vec_children);
std::wstring um_unit = pi_vec_children[1]->Unit();

# Children

获取当前变量节点的所有孩子。

语法

void Children(std::vector<MwVarTree*>* vec_children)

说明

获取当前变量节点的所有孩子。

示例

获取模型的根节点的 Children

popro::MwVarTree *var_tree = sim_data->GetVarTreeRoot();

std::vector<popro::MwVarTree*> vec_children;
    var_tree->Children(&vec_children);

获取模型中组件 PI 的 Children

popro::MwVarTree *var_tree = sim_data->GetVarTreeRoot();
std::vector<popro::MwVarTree*> pi_vec_children;
vec_children[1]->Children(&pi_vec_children);

获取模型中组件 PI 下变量 u_m 的 Children

popro::MwVarTree *var_tree = sim_data->GetVarTreeRoot();
std::vector<popro::MwVarTree*> um_vec_children;
    pi_vec_children[1]->Children(&um_vec_children);
