# 外部语言封装规范

封装外部语言模型库的过程中需要遵循相应的封装规范，以确保外部语言模型库在 Syslab 平台中的正常运行。

# C/C++ 语言封装规范

用户可能采用 C/C++/Fortran/Python 等语言开发的模型，需要集成到本仿真平台中。Modelica 提供了外部函数机制，支持将外部语言开发的模块集成到Modelica模型库。 Modelica 中调用外部函数通过 Modelica function 进行，这种 Modelica 函数没有算法区域，取而代之的是外部函数接口声明语句external，以表示调用的是外部函数。

# 外部函数

模型中除了可以调用使用 Modelica 语言编写的函数外，还可以调用其它语言编写的函数，这些其它语言编写的函数称为外部函数。Modelica 中调用外部函数通过 Modelica 函数进行，这种 Modelica 函数没有算法（algorithm）区域，取而代之的是外部函数接口声明语句external ，用以表示调用的是外部函数。

package myfuncs
  function sin
    input Real x;
    output Real y;
  external "C" ;
  end sin;
end myfuncs;

函数 myfuncs.sin 调用 C 语言函数 sin，调用形式为y=sin(x)。在 external 中可选地指定外部函数的语言、外部函数调用声明等。注解用来指定数组布局（arrayLayout）是按行主存储（rowMajor）还是按列主存储（columMajor）、外部函数所需的头文件（Include）、外部函数所需的库文件（Library）、外部函数所需头文件所在的位置（IncludeDirectory）、外部函数所需库文件所在的位置（LibraryDirectory）。

package myfuncs
  function exp "e的指数"
    input Real u;
    output Real y;
  external "C" y = exp(u)annotation (Include = "#include\"math.h\"");
  end exp;
end myfuncs;

如果没有 IncludeDirectory 注解，外部函数所需头文件默认位置是包含外部函数的包（package）文件.mo所在文件夹中的Resources/Include子文件夹。同样，若没有 LibraryDirectory 注解，外部函数所需库文件默认位置是包含外部函数的包（package）文件.mo所在文件夹中的Resources/Library子文件夹，不同平台的目标文件还可以存放在相应的平台文件夹中。支持以下标准平台：

win32 [32 位 Microsoft Windows]
win64 [64 位 Microsoft Windows]
Linux32 [Intel 32 位 Linux]
Linux64 [Intel 64 位 Linux]

# Modelica 模式 URI

Modelica 模式 URI 用于表示 Modelica 资源所在的位置，其形式如下：

modelica://[LibraryName]/[Path]

URI 由三部分组成：modelica://是 Modelica 模式 URI 的专用标识，跟在其后两部分为 LibraryName 跟 Path：LibraryName 表示Modelica 包的全名，path 部分用于表示资源相对于包的位置，是相对路径。如果 LibraryName 中有 Q-IDENT，则所有 URI 保留的字符都遵循 URI 表示的规则，即百分号编码。示例：

LibraryName：Modelica.Mechanics，Path：Src/Include，如下所示：

modelica://Modelica.Mechanics/Src/Include

LibraryName：myRec.'+'，Path：Lib，如下所示：

modelica://myRec.%27%2b%27/Lib

# Include 和 IncludeDirectory 注解

Include 注解中的内容直接嵌入至模型 C 代码中，因此，其中可以指定包含文件或者直接写一段 C 代码。

指定包含文件：

function exp "Exponential, base e"
  input Real u;
  output Real y;
external "C" y = exp(u) annotation(Include="#include \"math.h\"");
end exp;

直接嵌入 C 代码：

function IncTest1
  input Real x;
  output Real y;
external "C" y=myDouble(x) annotation(Include="double myDouble(double x)
{return 2*x;}");
end IncTest1;

IncludeDirectory 注解指定包含文件所在的位置，以 URI 的 Modelica 模式表示。

# Library 和 LibraryDirectory 注解

Modelica 中外部函数声明时用 Library 注解指定链接库名（不带扩展名）。下面示例中指定的连接库名是 Fac，那么完整的连接库名称是 Fac.lib（vc编译生成）或 libFac.a（gcc编译生成）。

function Fac "factorial"
  input Integer n;
  output Real res;
external "C" annotation (Library = "Fac",
  LibraryDirectory="modelica://ExternFuncUseDll.ExternFunc");
end Fac;

LibraryDirectory 注解指定库文件和 dll（或so）文件所在的位置。指定位置中可以使用不同的平台文件夹存放各平台的库文件和 dll（或so）文件，：

win32 [32 位Microsoft Windows]
win64 [64 位Microsoft Windows]
Linux32 [Intel 32 位 Linux]
Linux64 [Intel 64 位 Linux]

# Julia 函数库集成规范

本节说明如何将科学计算环境中开发的 Julia 函数库封装为 Modelica 函数库中的模块，以支持用户在系统仿真环境中重用 Julia 函数库，并以图形化的方式集成科学计算函数或模型。

# Syslab Function 开发规范

Syslab Function 是一种将 Julia 函数封装为 Modelica 模型的机制。Syslab Function 通过 Modelica 外部函数实现。本节说明 Syslab Funtion 的功能机制和操作步骤。 Syslab Function 包含两个模型：

SyslabGlobalConfig：用于全局声明，包括导入包及全局变量声明等。
SyslabFunction：用于嵌入 Julia 函数，并将 Syslab Function 模块的输入和输出数据指定为参数和返回值。

# SyslabGlobalConfig

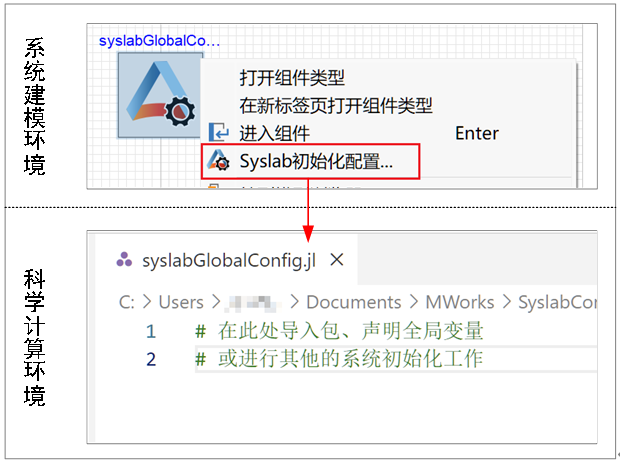

SyslabGlobalConfig 用于为系统中的 Julia 函数提供全局声明，例如导入包或声明全局变量。当创建了 SyslabGlobalConfig 组件之后，单击右键菜单中的Syslab初始化配置...，可以在 Syslab 中打开编辑器，编写全局声明的 Julia 脚本。

# SyslabFunction

SyslabFunction 用于嵌入 Julia 函数，并将 Syslab Function 模块的输入和输出数据指定为参数和返回值。系统仿真每推进一步都会调用该 Julia 函数。

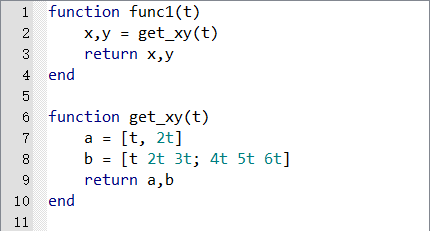

对于 SyslabFunction 组件而言，单击右键菜单中的编辑Syslab脚本函数...，可以在 Syslab 中打开编辑器，编写 Julia 脚本，例如：

上图中的 Julia 脚本即完成了一个 Syslab Function 定义，组件将生成一个名为 in_t 输入端口和两个分别名为 out_x、out_y 的输出端口。

SyslabFunction 组件认为脚本中的第一个函数为本组件的主函数，其他函数均为服务于主函数的辅助函数。根据主函数的内容，组件从函数声明中的输入参数中，获取组件的输入端口的数量及名称；从返回值语句中获取组件的输出端口的数量及名称。Syslab 的主函数的定义规则如下：

模型的输入端口数量由 Julia 函数的声明决定，类型和维度在端口由用户在设置对话框中指定；
模型的输出端口数量由 Julia 函数的返回值决定，类型和维度在端口由用户在设置对话框中指定；
端口类型支持实型、整型、布尔型，维度字段如果空缺，则认为端口为标量端口；
主函数必须使用 function 定义；
主函数的输入不要指定类型，不要指定具名参数；
主函数的输出必须使用 return 指定，且必须为函数体中已经出现的变量符号；
在同一个系统模型中，函数名必须是唯一的。

# Syslab Object 开发规范

Syslab Object 是一种 Julia 类，具有用于算法建模的特定方法和属性。System object 适用于为动态系统建模和处理流式数据。用户可以使用模型库产品中包含的预定义 Syslab Object，也可以定义自己的 Syslab Object。

Syslab Object Block 是系统建模环境将 Syslab Object 封装成的 Mo 模块，提供了一套结构化的模板流程，可在执行期间自动完成许多管理操作，包括初始化系统、验证数据、单步计算和终止等操作。

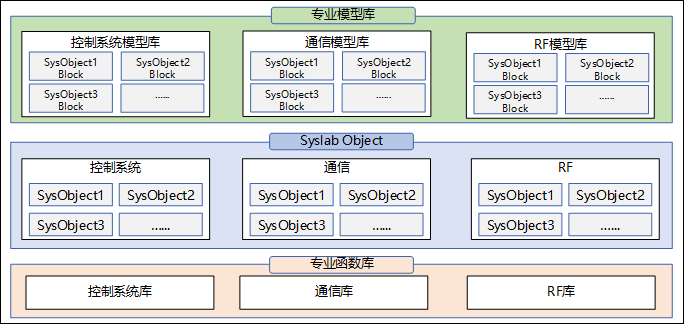

Syslab Object 的组件关系如下图所示：

# Syslab Object 的开发规范

Syslab Object 是一个 Julia 类，包含类名、类属性、类方法等基本要素。Syslab Object 的开发需要遵循具体的开发规范，其模板文件如下所示：

using ObjectOriented
@oodef mutable struct Untitled
    # Description (用于生成Modelica组件描述)
    # Template for syslab object block.

    # Parameter (用于生成 Modelica 组件参数，包括名称、类型、描述)
    # 格式：参数名::参数类型 = 参数值   # 参数注释
    # 例如：
    gain::Real = 1.0                              # 增益

    # Private (Julia内部变量)
    # 格式：变量名::类型 = 值   # 变量说明
    # 例如：
    _count::Integer = -1                          # 计数器

    # Methods (主要调用算法，包括setupImpl，stepImpl，releaseImpl)

    # 初始化函数：函数名固定，函数形参与stepImpl函数形参一致
    function setupImpl(self, u)
        self._count = 0
        # ...
        return nothing
    end #setupImpl

    # 单步计算函数：函数名固定，第一个函数形参必须是self，其余函数形参将作为Modelica组件的输入端口，函数返回值作为输出端口
    function stepImpl(self, u)
        self._count += 1
        # ...
        y = u * self.gain
        return y
    end #stepImpl

    # 释放资源函数：函数名固定，且只能有一个函数参数self
    function releaseImpl(self)
        # ...
        return nothing
    end #releaseImpl

    # 其它自定义函数，第一个函数形参数必须是self
    # function xx(self)
    #     ...
# end
end

编辑 Julia 对象文件时，请注意以下几点

请勿删除注释标签，如 # Description、# Methods等。
请勿删除初始化函数 setupImpl()，单步计算函数 stepImpl()，释放资源函数 releaseImpl()。
类名需要具有唯一性，且与文件名一致。

属性

Julia 对象文件中属性分为公共属性 Parameter 和私有属性 Private。属性对应的规则如下表所示：

属性分类	特点	支持的数据类型
Parameter	Sysplorer 中可以直接访问	特定的 Julia 数据类型
Private	只能通过 Syslab Object 的方法来访问，用户不可见	符合 Julia 语法的所有数据类型

可以在Parameter参数中使用以下数据类型：

String	Bool	Int64	Integer	Float64	Real
Number	Vector{Int64}	Vector{Integer}	Vector{Float64}	Vector{Real}	Vector{Number}
Matrix{Int64}	Matrix{Integer}	Matrix{Float64}	Matrix{Real}	Matrix{Number}	/

方法

Julia 对象文件中包含有三个固定方法：

方法	说明
setupImpl	执行设置和初始化任务
stepImpl	系统输出和状态更新方程
releaseImpl	释放使用的资源和执行必要的清理任务

# Syslab Object Block 的开发规范

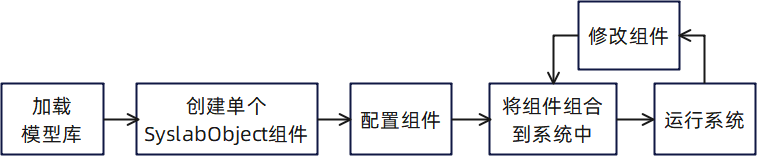

可以按照下图所示的流程，在系统建模仿真环境中开发 Syslab Object Block。

加载模型库：在 Syslab 中启动 Sysplorer，加载 SyslabWorkspace 模型库；
创建单个组件：拖拽创建单个 Syslab Object 组件；
配置组件：关联组件对应的 Julia 对象文件；
- 新建或编辑 Syslab Object 组件的 Julia 对象文件；
- 编辑 Syslab Object 组件的端口设置。
将组件组合到系统中：编写一个包含这些 Syslab Object 的 Sysplorer 程序，完成其余部分模型的建模；
运行系统：在 Sysplorer 中运行您的程序进行仿真；
修改组件：对已关联 Julia 对象文件的组件进行修改。
