# ty_mscohere
幅度平方相干性
函数库: TySignalProcessing
# 语法
cxy, = ty_mscohere(x, y)
cxy, = ty_mscohere(x, y, window)
cxy, = ty_mscohere(x, y, window, noverlap)
cxy, = ty_mscohere(x, y, window, noverlap, nfft)
cxy, = ty_mscohere(___; mimo = true)
cxy, w = ty_mscohere(___)
cxy, f = ty_mscohere(___, fs)
cxy, w = ty_mscohere(x, y, window, noverlap, w)
cxy, f = ty_mscohere(x, y, window, noverlap, f, fs)
___ = ty_mscohere(x, y, ___; freqrange = String)
ty_mscohere(___; plotfig = true)
# 说明
cxy, = ty_mscohere(x, y) 找到输入信号 x 和 y 的幅度平方相干估计值 cxy。
如果 x 和 y 都是向量，它们必须有相同的长度；
如果其中一个信号是矩阵，另一个是向量，那么向量的长度必须等于矩阵的行数。该函数对向量进行扩展，并返回一个逐列幅度平方相干估计的矩阵；
如果 x 和 y 是行数相同但列数不同的矩阵，那么 ty_mscohere 会返回一个多重相干矩阵。cxy 的第 m 列包含所有输入信号和第 m 个输出信号之间的相关程度的估计；
如果 x 和 y 是大小相等的矩阵，那么 ty_mscohere 是逐列操作的：cxy[:, n], = ty_mscohere(x[:, n], y[:, n])。要获得一个多重相干矩阵，请在参数中输入 mimo = true。
cxy, = ty_mscohere(x, y, window) 使用 window 对 x 和 y 分段，并进行加窗处理。至少需要有两个分段。否则，所有频率的幅度-平方相干性为 1。在 MIMO 情况下，段的数量必须大于输入通道的数量。
cxy, = ty_mscohere(x, y, window, noverlap) 使用相邻段之间重叠的 noverlap 样本。
cxy, = ty_mscohere(x, y, window, noverlap, nfft) 使用 nfft 采样点来计算离散傅里叶变换。
cxy, = ty_mscohere(___; mimo = true) 计算矩阵输入的个多重相干矩阵。这种语法可以包含此前语法中输入参数的任何组合。
cxy, w = ty_mscohere(___) 返回一个归一化的频率向量 w，在这个频率上的幅度平方相干性估计。
cxy, f = ty_mscohere(___, fs) 返回一个频率的向量 f，用采样率 fs 表示，在这个采样率上估计幅度平方相干性。fs 必须是 ty_mscohere 的第六个数字输入。要输入一个采样率，并仍然使用前面的可选参数的默认值，请将这些参数指定为空 [ ]。
cxy, w = ty_mscohere(x, y, window, noverlap, w) 返回 w 中指定的归一化频率下的幅度平方相干性估计。
cxy, f = ty_mscohere(x, y, window, noverlap, f, fs) 返回 f 中指定的频率下的幅度平方相干性估计。
___ = ty_mscohere(x, y, ___; freqrange = String) 返回由 freqrange 指定的频率范围内的幅度平方相干性估计。freqrange 的有效选项是 "onesided"、"twosided" 和 "centered"。
ty_mscohere(___; plotfig = true) 在没有输出参数的情况下，在当前图形窗口中绘制出幅度平方相干的估计值。
# 示例
多重相干与普通相干
产生一个随机的双通道信号 x，通过低通滤波产生另一个信号 y，并将它们加在一起。指定一个截止频率为 0.3 π 的 30 阶 FIR 滤波器，使用矩形窗口设计。
using TyPlot
using TySignalProcessing
using TyMath
rng = MT19937ar(1234)
h = fir1(30, 0.3, rectwin(31))
x = randn(rng, 16384, 2)
y = sum(filter1(h, 1, x)[1]; dims=2)
计算 x 和 y 的多重相干估计值。用 1024 个样本的 Hann 窗口对信号进行处理。指定 512 个相邻段之间的重叠样本和 1024 个 DFT 点。绘制估计值。
noverlap = 512
nfft = 1024
ty_mscohere(x, y, hann(nfft), noverlap, nfft; mimo=true, plotfig=true)

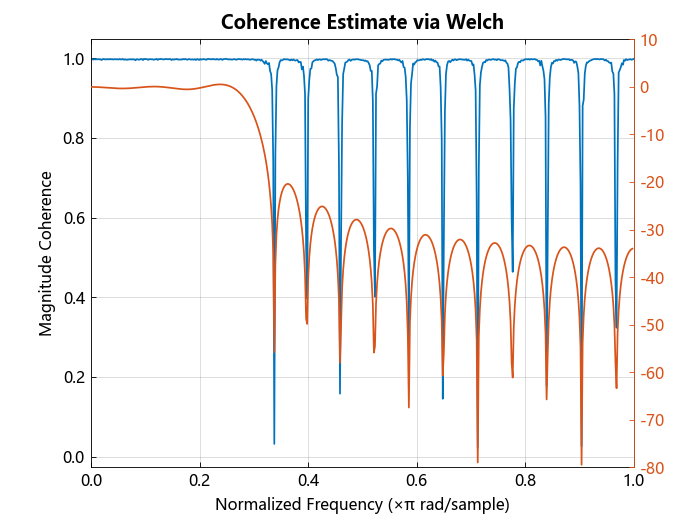

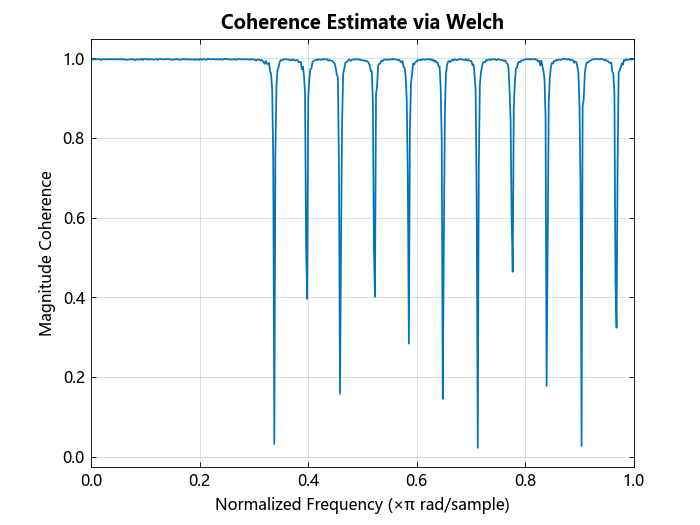

将相干性估计值与滤波器的频率响应进行比较。相干性的下降对应于频率响应的零点。
H, f = freqz(h)
hold("on")
yyaxis("right")
ylim([-80, 10])
plot(f ./ pi, 20 * log10.(abs.(H)))
hold("off")

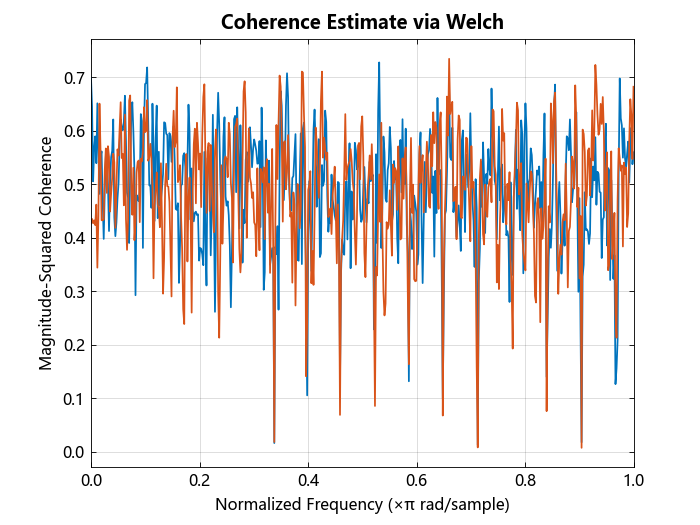

计算并绘制 x 和 y 的幅度平方相干估计值。
figure()
ty_mscohere(x, y, hann(nfft), noverlap, nfft; plotfig=true)
MIMO 系统的相干性
产生两个多通道信号，每个信号的采样频率为 1 kHz，持续 2 秒。第一个信号，即输入信号，由三个频率为 120 Hz、360 Hz 和 480 Hz 的正弦波组成。第二个信号，即输出，由两个频率为 120 Hz 和 360 Hz 的正弦波组成。其中一个正弦波比第一个信号滞后 π/2。另一个正弦信号的滞后为 π/4。这两个信号都被嵌入到白高斯噪声中。
using TyPlot
using TySignalProcessing
using TyMath
rng = MT19937ar(1234)
fs = 1000
f = 120
t = (0:(1 / fs):(2 - 1 / fs))
inpt = sin.(2 * pi * f * [1 3 4] .* t)
inpt = inpt + randn(rng, size(inpt))
oupt = sin.(2 * pi * f * [1 3] .* t .- [pi / 2 pi / 4])
oupt = oupt + randn(rng, size(oupt))
估计所有输入信号和每个输出通道之间的相关程度。ty_mscohere 为每个输出通道返回一个相干函数。相干函数在输入和输出共享的频率上达到最大值。
h = hamming(100)
Cxy, f = ty_mscohere(inpt, oupt, h, [], [], fs; mimo=true)

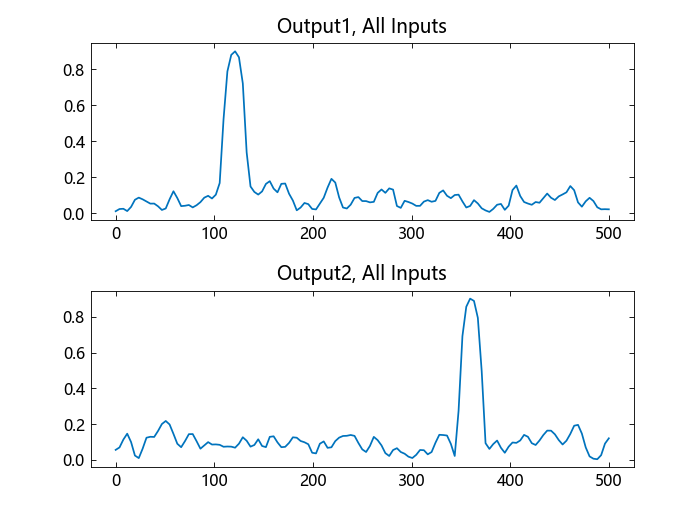

for k in axes(oupt, 2)
subplot(size(oupt, 2), 1, k)
plot(f, Cxy[:, k])
title("Output" * string(k) * ", All Inputs")
end
tightlayout()
切换输入和输出信号，计算多重相干函数。使用相同的汉明窗。在 480 Hz 时，输入和输出之间没有关联性。因此，在第三个相关函数中没有峰值。
Cxy, f = ty_mscohere(oupt, inpt, hamming(100), [], [], fs; mimo=true)
figure()
for k in axes(inpt, 2)
subplot(size(inpt, 2), 1, k)
plot(f, Cxy[:, k])

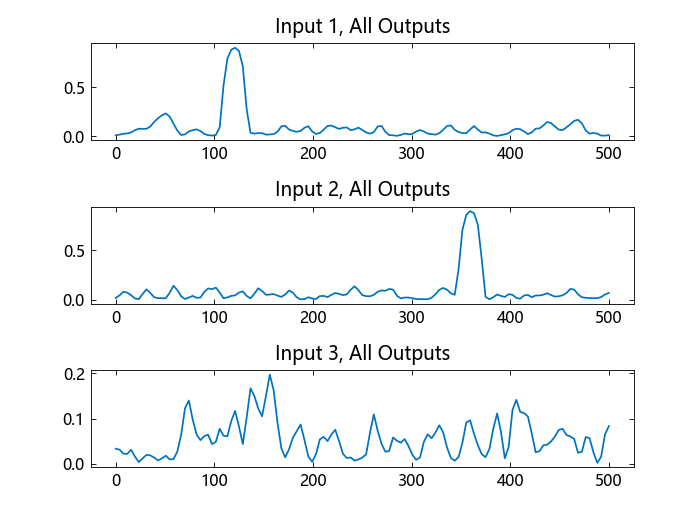

title("Input " * string(k) * ", All Outputs")
end
tightlayout()
重复计算，使用 ty_mscohere 的绘图功能。
figure()

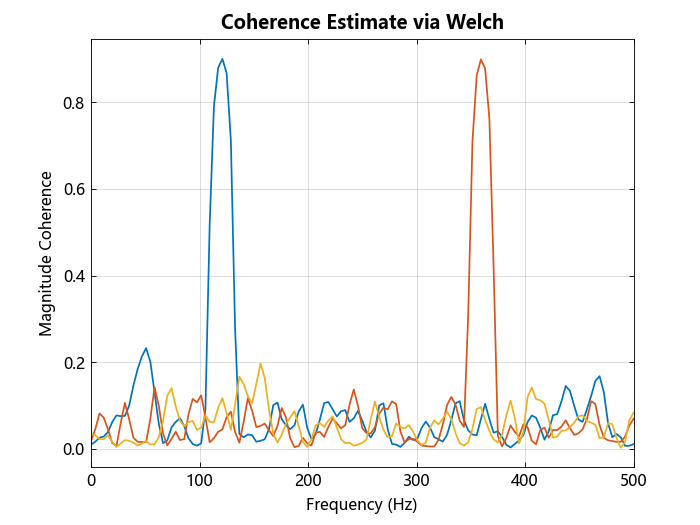

ty_mscohere(oupt, inpt, hamming(100), [], [], fs; mimo=true, plotfig=true)
计算第二信号和第一信号的前两个通道的普通相干函数。非峰值部分与多重相干函数不同。

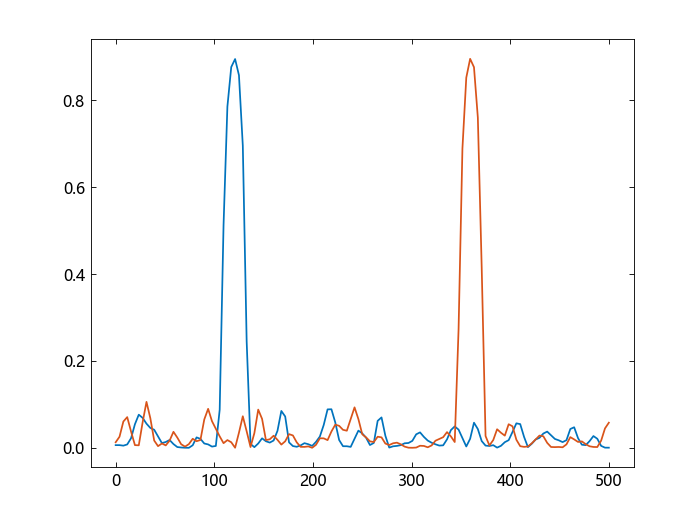

Cxy, f = ty_mscohere(oupt, inpt[:, 1:2], hamming(100), [], [], fs)
figure()
plot(f, Cxy)
通过计算最大相干点的互谱的角度来找到相位差。
Pxy, = ty_cpsd(oupt, inpt[:, 1:2], hamming(100), [], [], fs)
mxx = argmax(abs.(Cxy); dims=1)
for k in 1:2
@printf("Phase lag %d = %5.2f*pi\n", k, angle(Pxy[mxx[k]]) / pi)
end
Phase lag 1 = -0.52*pi
Phase lag 2 = -0.27*pi
修改幅度平方相干图
产生两个正弦信号，每个信号以 1 kHz 采样 1 秒。每个正弦信号的频率为 250 Hz。其中一个信号在相位上比另一个滞后 π/3 弧度。将两个信号嵌入单位方差的高斯白噪声中。
using TyPlot
using TySignalProcessing
using TyMath
rng = MT19937ar(1234)
fs = 1000
f = 250
t = 0:(1 / fs):(1 - 1 / fs)
um = sin.(2 * pi * f * t) + rand(rng, size(t))
un = sin.(2 * pi * f * t .- pi / 3) + rand(rng, size(t))

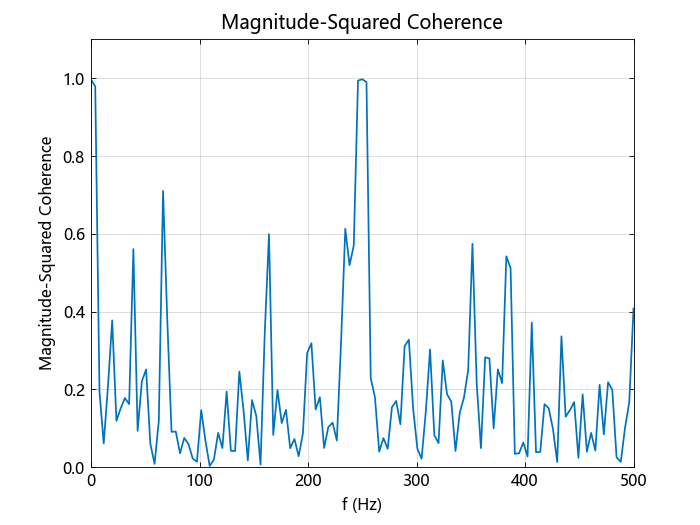

使用 ty_mscohere 来计算和绘制信号的幅度-平方相干性。

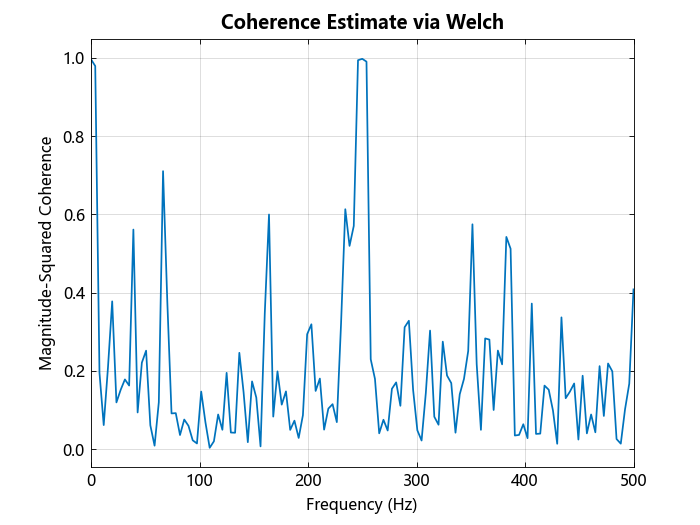

ty_mscohere(um, un, [], [], [], fs; plotfig=true)
修改绘图的标题，x 轴的标签，以及 y 轴的界限。
title("Magnitude-Squared Coherence")
xlabel("f (Hz)")
ylim([0 1.1])
使用 gca 获取当前坐标轴。改变刻度线的位置。删除 y 轴的标签。
ax = gca()
xticks(0:250:500)
yticks(0:0.25:1)
ylabel("")
调用 get_lines 属性来改变绘图线的颜色和宽度。
line = ax.get_lines()

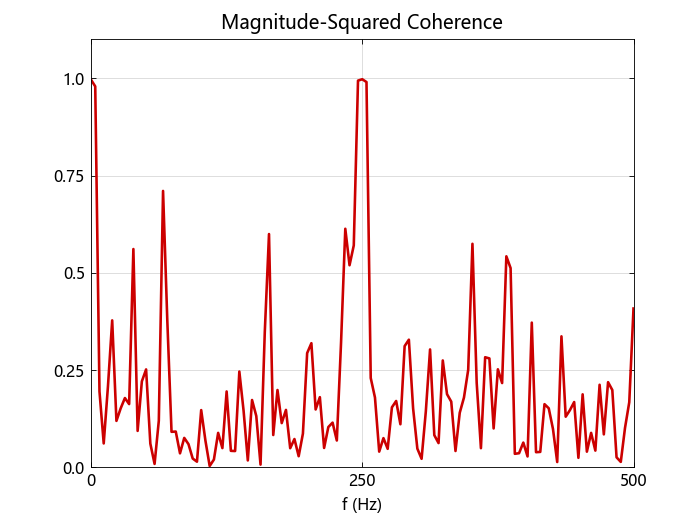

line[1].set_color([0.8 0 0])
line[1].set_linewidth(1.5)
或者，使用其他方式更改属性。

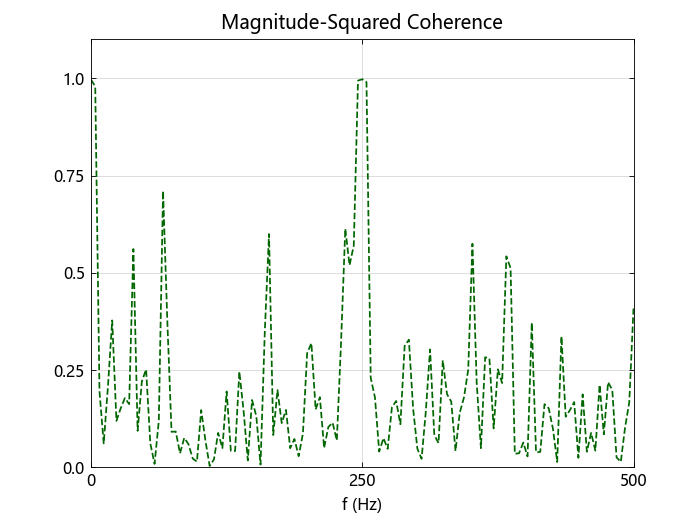

line[1].set_color([0 0.4 0])
line[1].set_linestyle("--")
line[1].set_linewidth(1)
# 输入参数
x, y - 输入信号向量 | 矩阵
输入信号，指定为向量或矩阵。
数据类型： Float | Int
window - 窗整数 | 向量 | [ ]
窗，指定为一个整数或一个行或列向量。使用 window 将信号分成若干段：
如果 window 是一个整数，那么 ty_mscohere 将 x 和 y 分成长度为 window 的片段，并用该长度的汉明窗对每个片段进行处理；
如果 window 是一个向量，那么 ty_mscohere 将 x 和 y 分成与向量相同长度的片段，并使用 window 对每个片段进行窗处理。
如果 x 和 y 的长度不能精确地划分为整数个段，并有 noverlap 重叠的样本，那么信号就会被相应地截断。
如果你指定 window 为 [ ]，那么 ty_mscohere 使用一个 Hamming 窗，这样 x 和 y 就被分成 8 段，并有 noverlap 重叠的样本。
数据类型： Int | Float
noverlap - 重叠的样本数正整数 | [ ]
DFT 点的数量，指定为一个正整数。如果你指定 nfft 为空，那么 ty_mscohere 将这个参数设置为 maximum(256, 2p)，其中 p = ⌈log2 N⌉，用于长度为 N 的输入信号。
数据类型： Int
nfft - DFT 点的数量正整数 | [ ]
DFT 点的数量，指定为一个正整数。如果你指定 nfft 为空，那么 ty_mscohere 将这个参数设置为
数据类型： Int
fs - 采样率正标量
采样率，指定为一个正标量。采样率是每单位时间的采样数。如果时间的单位是秒，那么采样率的单位是 Hz。
数据类型： Float | Int
w - 归一化的频率向量
归一化的频率，指定为至少有两个元素的行或列向量。归一化频率的单位是 rad/sample。
数据类型： Float | Int
f - 频率向量
频率，指定为一个至少有两个元素的行或列向量。频率的单位是每单位时间的周期。单位时间是由采样率 fs 指定的。如果 fs 的单位是 samples/second，那么 f 的单位就是 Hz。
数据类型： Float | Int
# 名称-值参数
指定可选的、以逗号分隔的 Key=Value 对组参数。Key 为参数名称，Value 为对应的值。您可采用任意顺序指定多个名称-值对组参数，如 Key1=Value1,...,KeyN=ValueN 所示。
示例: ty_mscohere(x,y; freqrange="twosided", mimo=true, plotfig=true)
freqrange - 幅度平方相干估计的频率范围"onesided" | "twosided" | "centered"
幅度平方相干估计的频率范围，指定为 "onesided"、"twosided" 和 "centered" 中的一个。对于实值信号，默认为 "onesided"，对于复值信号，默认为 "twosided"。
"onesided" - 返回两个实值输入信号 x 和 y 之间的单边相干估计值；
- 如果 nfft 是偶数，cxy 有 (nfft + 1) / 2 行，区间是 [0, π] rad/sample；
- 如果 nfft 是奇数，cxy 有 (nfft + 1) / 2 行，区间为 [0, π) rad/sample；
- 如果你指定 fs，对于偶数 nfft，相应的间隔是 [0, fs/2] cycles/unit 时间，对于奇数 nfft，相应的间隔是 [0, fs/2) cycles/unit 时间。
"twosided" - 返回两个实值或复值输入信号 x 和 y 之间的幅度平方相干估计值的双边估计。在这种情况下，cxy 有 nfft 行，并在区间 [0, 2π) rad/sample 上计算。如果你指定 fs，那么这个区间就是 [0, fs] cycles/unit 时间；
"centered" - 返回两个实值或复值输入信号 x 和 y 之间的幅度平方相干估计的中心双边估计值。如果你指定了 fs，那么对于偶数 nfft 来说，相应的区间是 (-fs/2, fs/2] cycles/unit 时间，对于奇数 nfft 来说，是 (-fs/2, fs/2) cycles/unit 时间。
数据类型： String
mimo - 多输入/多输出选项true | false
多输入/多输出选项，指定为 true 或 false。 当指定为 true 时计算多输入多输出的幅度平方相干性。
数据类型： Bool
plotfig - 绘图选项true | false
绘图选项，指定为 true 或 false。 当指定为 true 时绘制图像，否则不绘制。
数据类型： Bool
# 输出参数
cxy - 幅度平方相干估计值向量 | 矩阵
幅度平方相干估计值，以向量或矩阵形式返回。
数据类型： Float
w - 归一化的频率向量
归一化的频率，作为实值列向量返回。
数据类型： Float | Int
f - 频率向量
频率，作为一个实值列向量返回。
数据类型： Float | Int
# 更多关于
幅度平方相干性
幅度平方相干性估计是一个频率的函数，其值在 0 和 1 之间。这些值表示 x 在每个频率下与 y 的对应程度。幅度平方相干性是 x 和 y 的功率谱密度
对于多输入/多输出系统来说，多重相干函数变为:
为第 i 个输出信号，其中：
X 对应的是 m 个输入的数组;
是输入和 yi 之间的交叉功率谱密度的 m 维向量; 是输入的功率谱密度和交叉功率谱密度的 m×m 矩阵; 是输出的功率谱密度; dagger(†) 代表复数共轭转置。
# 算法
ty_mscohere 使用 Welch 的重叠平均周期图方法 [3]，[5] 来估计幅度-平方相干函数 [2]。
# 参考文献
