综合案例介绍

Julia 调用平台层 API

本案例使用 FFT 分析周期性数据，通过 Julia 代码调用平台层 API 函数。该案例代码在科学计算环境中可直接运行，案例文件路径为：<Syslab安装路径>\Examples\04 数学\07 傅里叶分析与滤波\01 使用FFT分析周期性数据.jl。

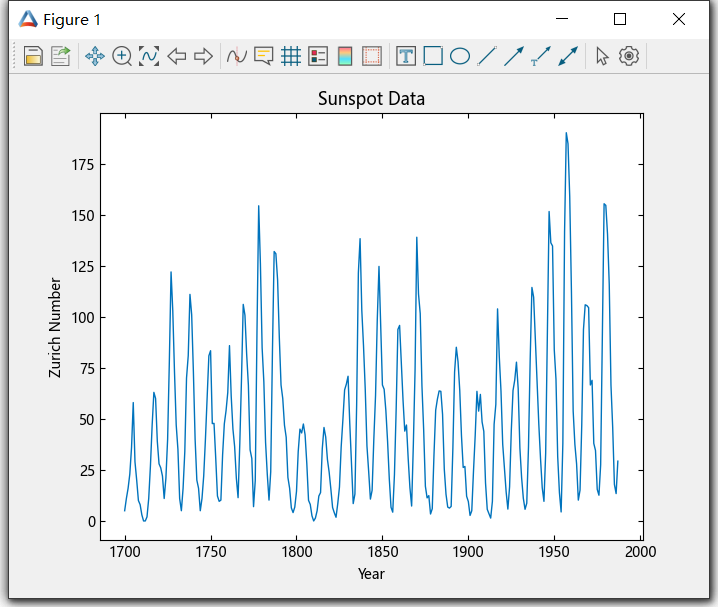

可以使用傅里叶变换来分析数据中的变化，例如一个时间段内的自然事件。下面的代码是天文学家使用苏黎世太阳黑子相对数对大约 300 年的太阳黑子的数量和大小进行统计，定对大约 1700 至 2000 年间的苏黎世数绘图。

include("01 sunspot.jl")
year = sunspot[:, 1]
relNums = sunspot[:, 2]
figure(1)
plot(year, relNums)
xlabel("Year")
ylabel("Zurich Number")
title("Sunspot Data")

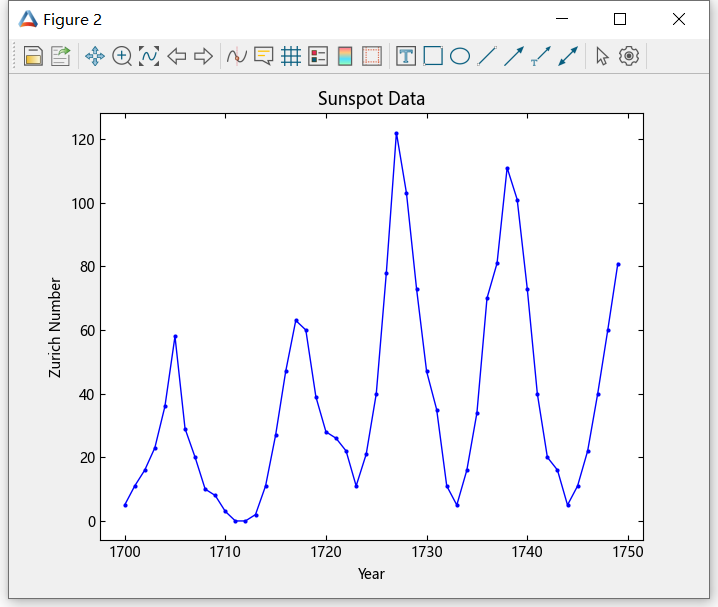

为了更详细地看太阳黑子活动的周期特性，将对前 50 年的数据绘图。

figure(2)
plot(year[1:50], relNums[1:50], "b.-", markerfacecolor = "auto", markeredgecolor = "none")
xlabel("Year")
ylabel("Zurich Number")
title("Sunspot Data")

傅里叶变换是一种基础的信号处理工具，可确定数据中的频率分量。使用 fft 函数获取苏黎世数据的傅里叶变换。删除存储数据总和的输出的第一个元素。绘制该输出的其余部分，其中包含复傅里叶系数关于实轴的镜像图像。

y = fft(relNums)
y = y[2:end]
figure(3)
plot(real(y), imag(y), "ro")
ylabel("imag(y)")
title("Fourier Coefficients")

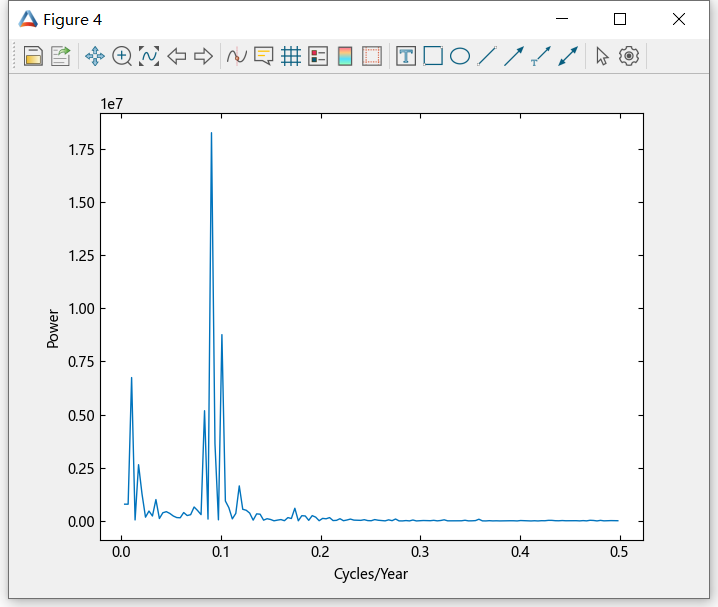

单独的傅里叶系数难以解释。计算系数更有意义的方法是计算其平方幅值，即计算幂。由于一半的系数在幅值中是重复的，因此您只需要对一半的系数计算幂。以频率函数的形式绘制功率谱图，以每年的周期数为测量单位。

n = length(y)
power = abs.(y[1:Int(floor(n / 2))]) .^ 2  # power of first half of transform data
maxfreq = 1 / 2                    # maximum frequency
freq = [1:n/2...] / (n / 2) * maxfreq     # equally spaced frequency grid
figure(4)
plot(freq, power)
xlabel("Cycles/Year")
ylabel("Power")

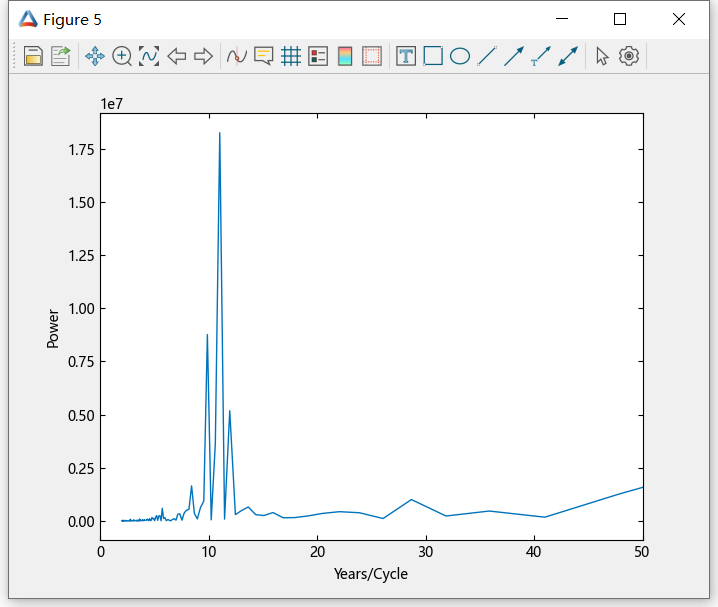

太阳黑子活动发生的最大频率低于每年一次。为了查看更易解释的周期活动，以周期函数形式绘制幂图，以每周期的年数为测量单位。该绘图揭示了太阳黑子活动约每 11 年出现一次高峰。

period = 1 ./ freq
figure(5)
plot(period, power)
xlim([0 50]); #zoom in on max power
xlabel("Years/Cycle")
ylabel("Power")

上述算法代码中使用了平台层 API 中以下函数：

序号	函数名	简介
1	fft	用快速傅里叶变换 (FFT) 算法计算 X 的离散傅里叶变换 (DFT)
2	figure	创建图窗窗口
3	plot	二维线图
4	xlabel	为 x 轴添加标签
5	ylabel	为 y 轴添加标签
6	title	添加图窗标题
7	length	返回集合元素数量
8	abs	绝对值
9	floor	将 X 的每个元素四舍五入到小于或等于该元素的最接近整数
10	xlim	设置或查询 x 坐标轴范围

C++ 调用平台层 API

开发规范

Julia 提供了 C-API 可以用于将 Julia 代码集成到更大的 C/ C++ 项目中，而不需要用 C/ C++ 重写所有内容。因为几乎所有的编程语言都有调用 C 函数的方法，Julia C API 也可以用来建立进一步的语言桥梁（例如从 Python 或 C# 调用 Julia）。详细参考：https://docs.julialang.org/en/v1/manual/embedding/

示例代码

以下例子演示了如何开发一个简单的 C++ 工程 ArrayMaker，它调用了 Julia 函数库 TyMath 的 magic 函数。

创建 C++ 工程

使用 Visual Studio 创建 C++ 工程，其中包括 2 个项目 ：ArrayMaker（算法项目）、ArrayMakerTest（测试项目），工程配置如下：

• 开发环境：Microsoft Visual Studio

• 环境变量：JULIA_DIR = (本平台Julia 程序安装路径，如 C:\Program Files\MWorks.Syslab 2022\Tools\julia-1.7.3)

• 将 $(JULIA_DIR)\bin添加到 PATH 路径

• ArrayMarker 项目属性配置：

  • 常规 - 配置类型：动态链接库（.dll）
  • C/C++ - 常规 - 附加包含目录：$(JULIA_DIR)\include\julia\
  • C/C++ - 预处理器 - 预处理器定义：添加宏ARRAYMAKER_LIB
  • 链接器 - 常规 - 附加库目录：$(JULIA_DIR)\lib
  • 链接器 - 输入 - 附加依赖项：libjulia.dll.a;libopenlibm.dll.a

• ArrayMarkerTest 项目属性配置：

  • 常规 - 配置类型：应用程序（.exe）

  • 链接器 - 常规 - 附加库目录：$(OutDir)

  • 链接器 - 输入 - 附加依赖项：ArrayMaker.lib

开发代码

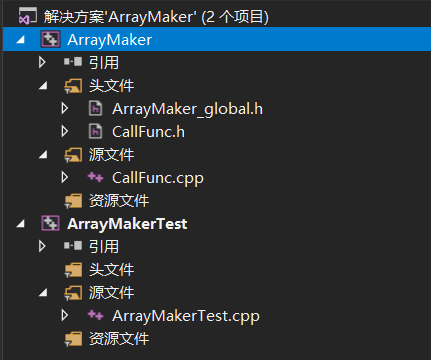

开发好的 ArrayMaker 工程代码，其文件结构如下图所示：

• ArrayMaker_global.h——动态库导出定义头文件；

#pragma once
#ifndef BUILD_STATIC
# if defined(ARRAYMAKER_LIB)
#  define ARRAYMAKER_EXPORT __declspec(dllexport)
# else
#  define ARRAYMAKER_EXPORT __declspec(dllimport)
# endif
#else
# define ARRAYMAKER_EXPORT
#endif

• CallFunc.h——CallJulia 函数的头文件；

#ifndef ARRAYMAKER_H
#define ARRAYMAKER_H
#include "ArrayMaker_global.h"
extern "C" ARRAYMAKER_EXPORT void CallJulia();
#endif

• CallFunc.cpp——CallJulia 函数的实现文件；

#include "CallFunc.h"
#include <uv.h>
#include <julia.h>
JULIA_DEFINE_FAST_TLS  // only define this once
void CallJulia()
{
	//初始化
	jl_init();

	//调用Julia数学库TyMath
	jl_eval_string("using TyMath");
	jl_function_t *func = jl_get_function((jl_module_t *)jl_eval_string("TyMath"), "magic");
	jl_value_t *argument1 = jl_box_int64(3);
	jl_array_t *ret = (jl_array_t*)jl_call1(func, argument1);
	int *yData = (int*)jl_array_data(ret);
	for (size_t i = 0; i < jl_array_len(ret); i++)
	{
		printf("%d ", yData[i]);
	}

	//退出
	jl_atexit_hook(0);
}

• ArrayMakerTest.cpp——测试代码文件；

#include "../ArrayMaker/CallFunc.h"
int main()
{
    //调用同元Julia函数库TyMath求幻方矩阵magic
CallJulia();
}

• start-env.bat——VS 工程启动脚本，因为该 VS 工程依赖同元 Julia 环境变量，所以需要通过 bat 脚本加载变量后启动 VS 工程。

set JULIA_DEPOT_PATH=C:/Users/Public/TongYuan/.julia
@echo off
REM julia
set KMP_DUPLICATE_LIB_OK=TRUE
REM PythonCall
set JULIA_CONDAPKG_BACKEND=Null
set PYTHON_JULIAPKG_OFFLINE=yes
set JULIA_PYTHONCALL_EXE=@PyCall
@echo on
start /B "" "./``ArrayMaker``.sln"

上述代码中使用了平台层 API 中以下函数：

函数名	简介
TyMath.magic	幻方矩阵

Python 调用平台层 API

开发规范

tyjuliacall 组件

tyjuliacall 组件是同元自研的用于实现 Python 调用 Julia 函数的 SDK。主要包含 2 个特性：

1. 跨平台同时支持静态链接 Python 和动态链接 Python；

2. 支持 Julia 系统镜像。

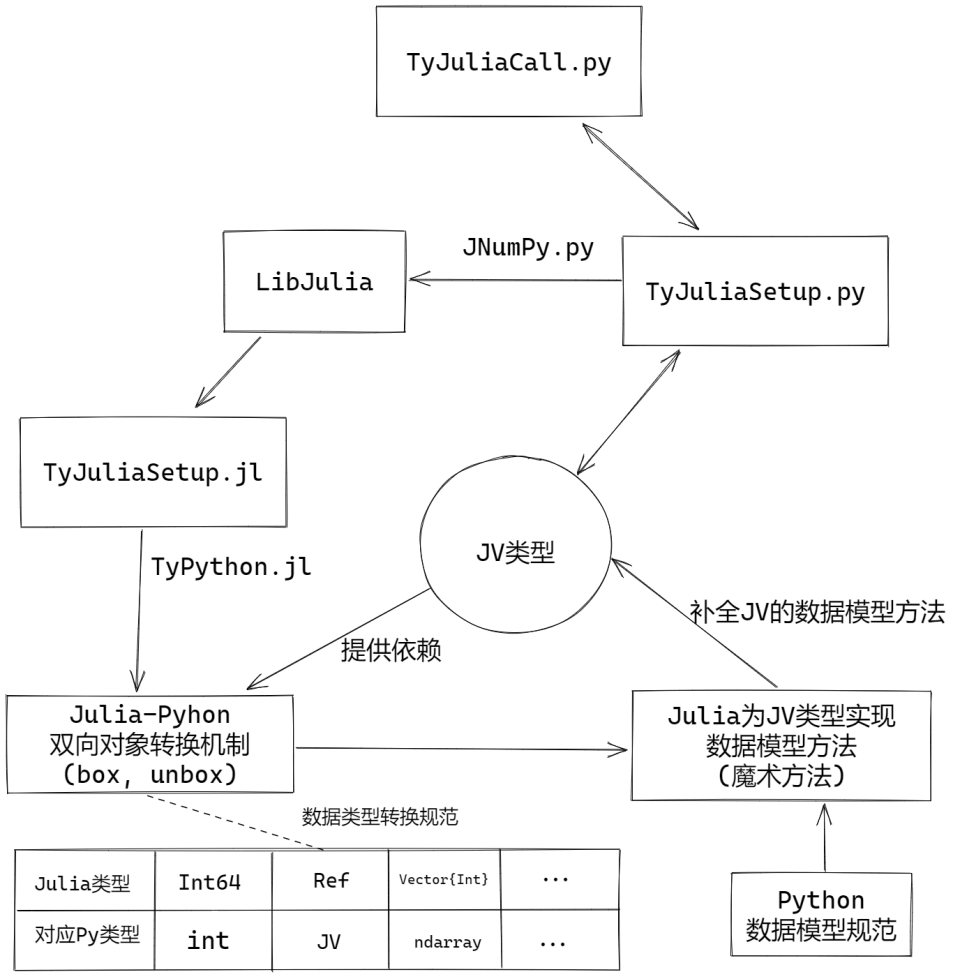

tyjuliacall 实现了将一些用于操控 Julia 自身的函数封装成 Python 对象，并将其挂载到 Python 可以访问的位置，此后 Python 使用这些对象，即可操控 Julia。其原理图如下所示：

虽然 tyjuliacall 允许在 Python 和 Julia 之间传递任意数据，但由于是两门不同的语言，数据转换的类型对应关系是复杂的。为了保证代码的后向兼容性，使得规范的代码在不同版本的 tyjuliacall 上都可以运行，建议只使用如下的数据类型转换。

Python 数据传递到 Julia

Python 向 Julia 函数传参时，推荐只使用下表左边的数据类型，以保证代码的后向兼容。

Python 类型	Julia 类型
基本类型
int	Int64
float	Float64
bool	Bool
complex	ComplexF64
None	nothing
str	String
组合类型
numpy.ndarray (dtype为数字或字符串或bool)	原生Array
tuple，且元素均为表中数据类型	Tuple

Julia 数据传递到 Python

当获取 Julia 函数返回值，或导入 Julia 模块的非函数对象时，将发生 Julia 到 Python 的数据传递。保证后向兼容的 Julia 到 Python 数据转换关系如下表所示：

Julia 类型	Python 类型
基本类型	/
Integer子类型	int
AbstractFloat子类型	float
Bool	bool
Complex子类型	complex
nothing对象	None
AbstractString子类型	str
Vector{UInt8}	bytearray
组合类型
AbstrctArray{T} (T见下方说明)	numpy.ndarray
Tuple{T1, ..., Tn}, 且Ti为该表中的类型	tuple
其余 Julia 类型	tyjuliacall.JV

一个 Julia AbstrctArray 能转换为 numpy 数组，当且仅当其元素类型 T 是以下类型之一：

• Int8, Int16, Int32, Int64, UInt8, UInt16, UInt32, UInt64

• Float16, Float32, Float64

• ComplexF16, ComplexF32, ComplexF64

• Bool

提示

当类型为Vector{String}或者Array{String, 2}的 Julia 对象被返回给 Python 时，它被封装为一个tyjuliacall.JV类型。

示例代码

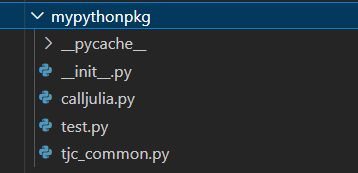

以下例子演示了开发一个简单的 Python 程序，它调用了 Julia 函数库 TySignalProcessing 和 TyPlot。其文件结构如下图所示：

• __init__.py——Python 函数库入口文件；

name = "mypythonpkg"
version = __version__ = "0.0.1"
__all__ = ["tjc_common", "calljulia"]

• tjc_common.py——使用 Julia 镜像的函数模块；

import os
from os import system
from os.path import expanduser
import platform
import time
import sys
def get_timespan():
    global _t0
    t1 = time.time()
    span = t1 - _t0
    _t0 = t1
    return span
_t0 = time.time()
# 使用系统映像文件，提升julia包加载速度
from tyjuliasetup import use_sysimage
need_use_sysimage = True
if need_use_sysimage:
    sysimage_path = ""
    if platform.system().lower() == 'windows':
        sysimage_path = "C:/Users/Public/TongYuan/.julia/environments/v1.7/JuliaSysimage.dll"
    elif platform.system().lower() == 'linux':
        sysimage_path = expanduser("~/TongYuan/.julia/environments/v1.7/JuliaSysimage.so")
    if os.path.exists(sysimage_path):
        use_sysimage(sysimage_path)
    else:
        print("%s 文件不存在！"%sysimage_path)
import tyjuliacall
print(f"``导入tyjuliacall: {get_timespan():.2f} s")

• calljulia.py——调用了 Julia 函数库 TySignalProcessing 和 TyPlot，绘制中值滤波信号曲线；

from tyjuliacall import TySignalProcessing as sp
from tyjuliacall import TyPlot as tp
import numpy as np
def Medfilt1_Plot():
    fs = 100
    t = np.arange(fs + 1) / fs
    print(t)
    x = np.sin(2 * np.pi * t*3) + 0.25*np.sin(2 * np.pi * t*40)
    # 调用信号库函数
    y = sp.medfilt1(x, 9)
    # 调用图形库函数
    tp.plot(t, x, t, y)
    tp.legend(np.asarray(["Original", "Filtered"]))
  tp.plt.show()

• test.py——测试代码文件。

from tjc_common import *
from calljulia import *
# 调用Julia函数库：1.调用信号库进行中值滤波计算；2.调用图形库绘制结果曲线
Medfilt1_Plot()

上述代码中使用了平台层 API 中以下函数：

序号	函数名	简介
1	TySignalProcessing.medfilt1	一维中值滤波
2	TyPlot.plot	二维线图
3	TyPlot.legend	在坐标区上添加图例

APP 调用平台层 API

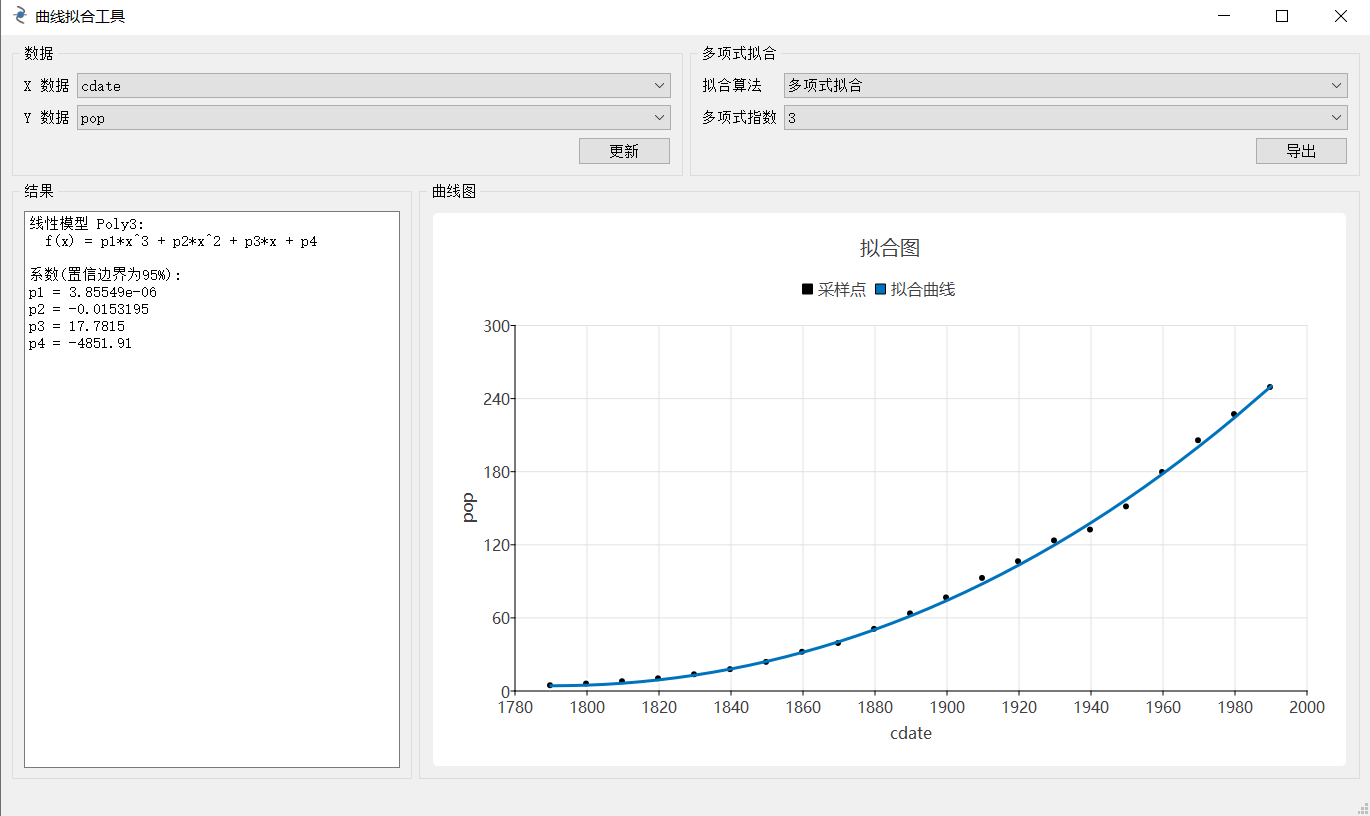

本案例为使用 C++/Qt 图形应用开发环境开发的曲线拟合 APP。该 APP 分析了从 1790 到 1990 年间人口统计数据，通过多项式拟合算法预估未来的人口增长趋势。该案例文件路径为：<Syslab安装路径>\Examples\10 AppDemos\cpp\。

下文阐述该 APP 的开发过程中对平台层 API 的调用方法。APP 通过更新按钮，获取 Syslab 工作区的变量列表，具体示例代码如下所示：

vector<VariableInfo> variables;
if (m_syslabSdk)
  {
    m_syslabSdk->MwGetVariables(false, variables);
  }
  for (VariableInfo var : variables)
  {
    QString var_type = QString::fromStdString(var.GetType());
    if (var_type.contains("Vector{Int64}")
      || var_type.contains("Vector{Float64}"))
    {
      ui.comboBox_x->addItem(QString::fromStdString(var.GetName()));
      ui.comboBox_y->addItem(QString::fromStdString(var.GetName()));
    }
  }

X 数据和 Y 数据下拉框，选中具体的变量名后，实时从 Syslab 工作区获取变量值，具体示例代码如下所示：

    string value;
    m_syslabSdk->MwGetValue(var.toStdString(), value);
    QString qstr_value = QString::fromStdString(value);

曲线拟合计算算法过程，通过运行 Julia 脚本的方式，调用 Syslab 平台获取多项式拟合结果。第一步计算曲线拟合参数：

// p = vec(TyMathCore.polyfit(cdate, pop, 4))
QString str = QString("using TyMathCore;curvefit_coefficient = vec(TyMathCore.polyfit(%1, %2, %3))").arg(x_datas_str).arg(y_datas_str).arg(n);
m_syslabSdk->MwRunScript(str.toStdString().c_str());
string res;
m_syslabSdk->MwGetValue("curvefit_coefficient", res);

第二步计算曲线拟合结果：

// res = polyval(p, cdate)
QString str = QString("using TyMathCore;curvefit_res = TyMathCore.polyval(curvefit_coefficient, %1)").arg(x_datas_str);
m_syslabSdk->MwRunScript(str.toStdString().c_str(), true, true);
String res;
m_syslabSdk->MwGetValue("curvefit_res", res);

上述算法代码中使用了平台层 API 中以下函数：

序号	函数名	简介
1	MwGetVariables	查询工作区变量名列表
2	MwGetValue	查询工作区变量 var 的值
3	MwRunScript	在工作区运行脚本，生成结果
4	TyMathCore.polyfit	返回次数为n的多项式 p(x) 的系数，该阶数是 y 中数据的最佳拟合
5	TyMathCore.polyval	计算多项式 p 在 x 的每个点处的值
